Приточно-вытяжные электрические установки с ЕС двигателями UniMAX-P CE EC

 В данном разделе каталога ООО «РИВОЛЮСГРУПП» представлены высокоэффективные подвесные приточно-вытяжные установки серии Shuft UniMAX-P CE EC со встроенной автоматикой и пультами ДУ в комплекте.

Обратите внимание: В каталоге указаны рекомендуемые розничные цены (РРЦ) производителя. Финальная стоимость оборудования формируется индивидуально под ваш заказ в зависимости от условий поставки. Свяжитесь с нами по телефону, Viber или электронной почте для точного расчета стоимости. Подробная информация о ценообразовании и условиях работы нашей фирмы представлена в текстовом блоке под витриной Главной страницы.

Главная особенность модификации: использование встроенного электрического нагревателя (ТЭНа) с двухступенчатой защитой от перегрева в сочетании с передовыми, ультра-эффективными электронно-коммутируемыми ЕС-электродвигателями вентиляторов.

Установки предназначены для вентиляции жилых, административных, общественных и производственных помещений малых и средних размеров с горизонтальным направлением выброса воздуха.

Каталог моделей

• Shuft UniMAX-P 450CE EC
• SHUFT UniMAX-P 850CE EC
• SHUFT UniMAX-P 1400CE EC
• Shuft UniMAX-P 2200CE EC
• Shuft UniMAX-P 2000 CE EC

   Назначение

Очистка, нагрев, подача в помещение свежего воздуха и удаление загрязненного воздуха с его очисткой, извлечением из него тепла пластинчатым рекуператором (КПД до 75%) и передачей его приточному воздуху.

ЕС-технологии

 Электронно-коммутируемые (ЕС) двигатели обеспечивают точную регулировку производительности при сверхнизком потреблении электричества.

Малошумные крыльчатки с назад загнутыми лопатками не требуют регулярного технического обслуживания.

Защита и автоматика

 ТЭН снабжен двухступенчатой защитой от перегрева (1-я ступень с автоперезапуском, 2-я — с ручным).

Встроенная микропроцессорная система автоматики поставляется в комплекте с пультами управления.

Пластинчатый рекуператор защищен от обмерзания.

 Монтаж

• К потолку на шпильках

Важно

Обязательно подключение к дренажной трассе для отвода конденсата.

 Прочный корпус из оцинкованной стали с тепло-звукоизоляцией 30—50 мм. Воздушные приточные и вытяжные фильтры класса EU5.

Если  вам необходимо найти любой другой прибор, находящийся на нашем сайте, введите его наименование в окно поиска (в столбце оглавления вверху изображение лупы). Искомый прибор будет находиться в левом верхнем углу открывшейся таблицы.

Для заказа товара свяжитесь по указанным ниже контактам:

Телефон +375 44 764 42 69

Viber +375 44 764 42 69

Email rivolyusgrupp@yandex.by

Внимание

 Более подробное описание данной группы вентиляционных установок смотрите в нижней части этой страницы, под фотографиями.

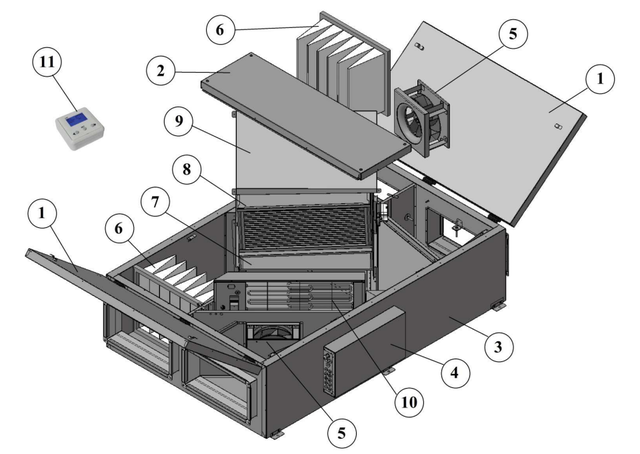

Состав установок Shuft UniMAX-P CE EC

1 — Дверь навесная

 2 — Вставка

 3 — Корпус

4 — Крышка блока управления

5 — Вентилятор

 6 — Фильтр

7 — Клапан байпаса

  8 — Рекуператор

  9 — Поддон

 10 — Электрический нагреватель

    11 — Пульт управления

Принципиальная схема установок

UniMAX-P 450 СЕ, UniMAX-P 850 СЕ (вид со стороны обслуживания)

• PV — вентилятор приточного воздуха
• IV — вентилятор вытяжного воздуха
• PR — пластинчатый рекуператор
• KЕ — электрический нагреватель
• PE — подогреватель теплообменника
• PF — фильтр для свежего воздуха
• IF — фильтр для вытяжного воздуха
• TJ — датчик температуры приточного воздуха
• DTJ — датчик температуры и влажности вытяжного воздуха
• TE — датчик температуры выбрасываемого воздуха
• TL — датчик температуры свежего воздуха
• М — привод заслонки байпаса
• P — дифференциальный датчик давления на рекуператоре (при наличии байпаса)

Дифференциальные датчики давления на фильтрах — поставляются отдельно.

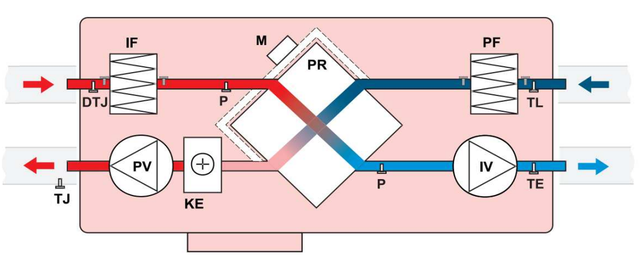

UniMAX-P 1400 CЕ, 2200 СE (вид со стороны обслуживания)

Технические данные установок

•  Класс защиты — I
• степень защиты — IP 20
• Температура окружающей среды в месте установки — от +5 до +40 °C
• Температура приточного воздуха от −30 до +40 °C
• Ресурс — 20000 часов работы

Габаритные и присоединительные размеры

UniMAX-P 450 СЕ и UniMAX-P 850 СЕ

UniMAX-P 1400 СЕ и UniMAX-P 2200 СЕ

Таблица с размерами установок Shuft UniMAX-P CE EC

Таблица с техническими данными установок Shuft UniMAX-P CE EC

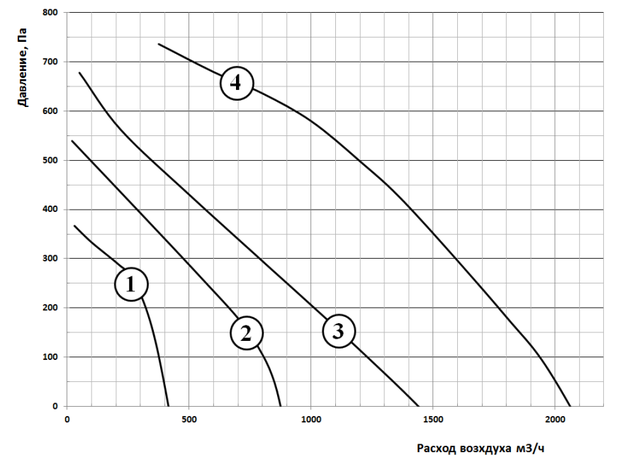

Аэродинамические характеристики для приточного воздуха установок Shuft UniMAX-P CE EC

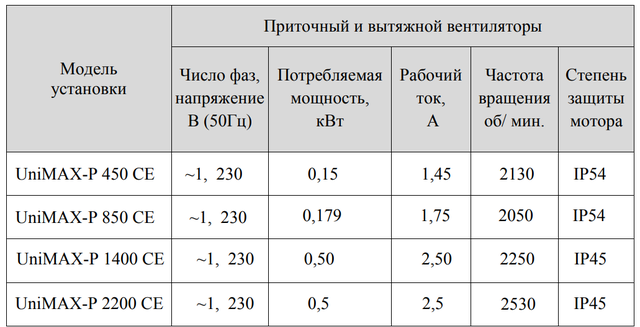

Технические данные вентиляторов

Файлы для скачивания и ознакомления
• Паспорт на приточно-вытяжные установки Shuft UniMAX-P CE EC (PDF) pasport-na-ustanovki-unimax-p-ce-ec-2026.pdf

• Руководство по эксплуатации установок Shuft UniMAX-P CE EC (PDF) rukovodstvo-po-ekspluatacii-na-ustanovki-unimax-p-ce-ec-2026.pdf

• Руководство по эксплуатации пульта управления Shuft (PDF) rukovodstvo-po-ekspluatacii-pulta.pdf
