ООО «РИВОЛЮСГРУПП» осуществляет профессиональный подбор, комплектацию объектов и прямые поставки вентиляционного оборудования марки Shuft.

Обратите внимание: В каталоге указаны рекомендуемые розничные цены (РРЦ) производителя. Финальная стоимость оборудования формируется индивидуально под ваш заказ в зависимости от условий поставки. Свяжитесь с нами по телефону, Viber или электронной почте для точного расчета стоимости. Подробная информация о ценообразовании и условиях работы нашей фирмы представлена в текстовом блоке под витриной Главной страницы.

Оборудование Shuft зарекомендовало себя на рынке климатической техники как надежное, высокоэффективное решение для создания систем вентиляции любой сложности. В данном разделе каталога представлены основные технологические линейки бренда, перейти в которые вы можете по прямым ссылкам, указанным ниже.

Приточные установки

В этом разделе представлены следующие установки:

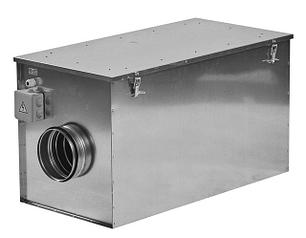

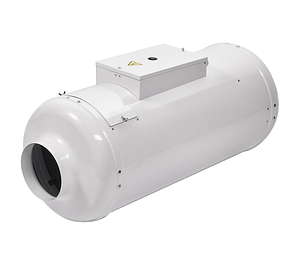

• фильтр-вентилятор-нагреватель Shuft AIRTUBE. Выпускается в компактном круглом корпусе и представляет собой упрощенную версию приточной установки ECO без встроенной автоматики;
• компактные подвесные приточные установки с электрическими нагревателями без встроенной автоматики Shuft CAU VIM;
• компактные подвесные приточные установки с водяными нагревателями без встроенной автоматики Shuft CAU-W VIM;

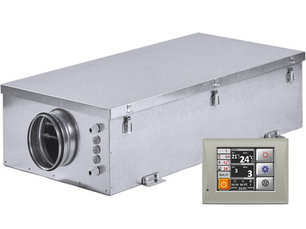

• компактные подвесные приточные установки с электрическими нагревателями со встроенной автоматикой и с пультами управления Shuft ECO-A;
• компактные подвесные приточные установки с электрическими и водяными нагревателями со встроенной автоматикой и с пультами управления Shuft Eco-Slim.

Приточно-вытяжные установки

В этот раздел входят следующие установки:

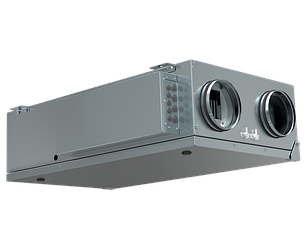

• компактные подвесные приточно-вытяжные установки с пластинчатыми рекуператорами (без нагревателей воздуха) с асинхронными двигателями Shuft Star PVS;
• компактные подвесные приточно-вытяжные установки с пластинчатыми рекуператорами (без нагревателей воздуха) с двигателями постоянного тока, инверторные Shuft Universe RVX-inv;

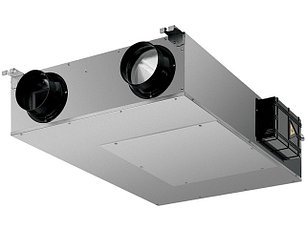

• приточно-вытяжные установки с пластинчатыми и роторными рекуператорами, водяными или электрическими нагревателями, подвесные, настенные и напольные Shuft UniMAX;

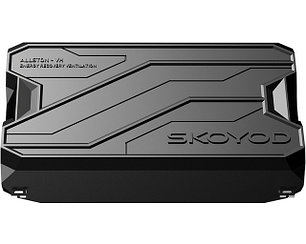

• инновационная приточно-вытяжная вентиляционная установка с энтальпийной системой рекуперации тепла и влаги и высоким уровнем очистки воздуха Shuft Skoyod Allston;

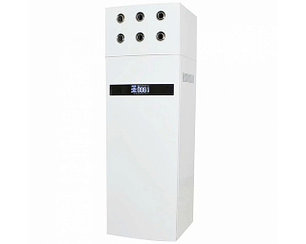

• установка приточно-вытяжная напольная с рекуператором Shuft Aurora inv.

Если вам не подходят вентиляционные установки марки Shuft, то вы можете ознакомиться с другими марками установок, пройдя для этого по ссылке Вентиляционные установки, приточные очистители воздуха. На указанной странице вы сможете  выбрать другие марки установок, которые мы реализуем.

Ввиду высокой динамики продаж, актуальный статус остатков на складе в Минске постоянно меняется. В случае временного отсутствия выбранной модели на минских складах, оперативная доставка со склада официального дистрибьютора в Москве составляет от 5 до 15 календарных дней.

Для проверки текущего статуса наличия конкретной модели Shuft и резервирования свяжитесь с коммерческим отделом по указанным ниже контактам:

Телефон +375 44 764 42 69

Viber +375 44 764 42 69

Email rivolyusgrupp@yandex.by

Инженерный справочник по вентиляции Shuft

   На нижней части страницы, под фото, размещены сравнительные характеристики различных типов рекуператоров, краткая ознакомительная информация о понятии сопротивления сети воздуховодов, примерных значениях разных элементов этой сети и видеообзор вентиляционных установок марки Shuft.

Сравнительный анализ типов рекуператоров вентиляционных систем

Для первоначальной ориентации при выборе приточно-вытяжной установки необходимо понимать ключевые технические и эксплуатационные различия между тремя основными типами теплообменников.

Пластинчатые перекрестноточные рекуператоры

Конструкция выполнена в виде пакета металлических или пластиковых пластин. Потоки приточного и вытяжного воздуха полностью изолированы друг от друга и проходят по разделенным каналам с тепловой эффективностью (КПД) в диапазоне 50—65 %. Влагообмен полностью отсутствует: вся влага из вытяжного воздуха конденсируется на пластинах и выводится через дренажный патрубок с сифоном в канализацию. При падении температуры наружного воздуха ниже −5 °C возникает риск обмерзания конденсата, что требует открытия обводного байпаса или включения предварительного электрического нагревателя (преднагреватель не входит в базовую комплектацию установки и приобретается отдельно в качестве дополнительных опций).

Энтальпийные мембранные рекуператоры

Конструкция использует специальную пористую полимерную мембрану для одновременного переноса тепла и влаги (до 60—70 % влажности из удаляемого воздуха передается сухому приточному потоку), обеспечивая тепловую эффективность (КПД) на уровне 75—85 %. Материал мембраны обладает избирательной проницаемостью: он свободно пропускает молекулы водяного пара, но практически полностью задерживает газы, запахи и сопутствующие загрязнения. За счет этого устройство возвращает влагу обратно в помещение без образования конденсата, что полностью исключает необходимость проектирования и монтажа дренажной линии.

Энтальпийные блоки устойчивы к обмерзанию до температур −10...−15 °C.

Роторные вращающиеся рекуператоры

Теплообменник выполнен в виде вращающегося барабана, заполненного слоями гофрированной алюминиевой ленты. Ротор поочередно нагревается в зоне вытяжного канала и охлаждается в зоне приточного канала. Функционирование данных систем характеризуется следующими параметрами:

• тепловая эффективность (КПД) — максимальный среди всех типов показатель, составляющий 75—85 %;
• влагообмен — частичный возврат влаги в помещение за счет сорбции конденсата на поверхности вращающейся алюминиевой матрицы;
• особенности эксплуатации — конструкция допускает минимальный технологический подмес вытяжного воздуха в приточный поток в пределах 1—3 %. Роторные системы обладают максимальной защитой от замерзания при экстремальных зимних температурах и работают без включения преднагрева. При этом узел вращения является сложным механическим элементом, требующим регулярного сервисного обслуживания (контроль натяжения приводного ремня и износа подшипников).

Риски переноса запахов и перекрестного загрязнения

Способность теплообменника изолировать запахи определяет применимость установки на объектах с жесткими требованиями к чистоте воздуха:

• пластинчатые рекуператоры — риск переноса полностью отсутствует благодаря разделению потоков монолитными стенками. Это идеальное решение для объектов, где вытяжка идет из кухонных зон или санузлов;
• энтальпийные рекуператоры — риск составляет менее 0,5—1,0 %, так как мембрана пропускает только молекулы воды;
• роторные рекуператоры — риск составляет 1—3 %. Перенос происходит из-за того, что алюминиевая матрица ротора физически вращается между вытяжным и приточным каналами, перенося в своих сотах микрообъемы застойного воздуха. Для минимизации этого эффекта в установках Shuft обязательно проектируется продувочная зона и настраивается правильный баланс давлений вентиляторов, однако роторные системы не рекомендуются для объектов с постоянными агрессивными или резкими запахами.

Дополнительные технические критерии сравнения
При окончательном подборе типа рекуператора заказчику необходимо учитывать три ключевых эксплуатационных фактора:

• аэродинамическое сопротивление теплообменника — определяет нагрузку на двигатели вентиляторов и уровень энергопотребления системы (пластинчатые блоки имеют среднее сопротивление; плотные энтальпийные мембраны создают повышенную нагрузку, требуя большего статического давления; роторные теплообменники обладают самым низким воздушным сопротивлением сквозных сот, что делает их наиболее экономичными);
• габаритные размеры и монтажный объем — кардинально влияют на возможность размещения моноблока в условиях дефицита пространства (пластинчатые и энтальпийные установки имеют плоский корпус, идеально подходящий для межпотолочного монтажа в квартирах; роторные агрегаты из-за круглого вращающегося барабана всегда имеют увеличенную высоту, что чаще требует организации отдельной венткамеры);
• потребность в техническом обслуживании — определяет регулярные эксплуатационные затраты клиента (статичные пластинчатые и энтальпийные теплообменники не имеют подвижных деталей, поэтому их сервис сводится к периодической сухой очистке; роторный рекуператор является сложным механическим узлом с электроприводом и ременной передачей, требующим регулярного регламентного контроля износа подшипников и натяжения ремня).

Инженерные правила расчета и балансировки вентиляционных сетей в квартирах

Правильное распределение статического давления в сети каналов гарантирует заявленный расход воздуха, долговечность двигателей и полное отсутствие аэродинамического шума в жилых комнатах.

Метод примерного расчета сопротивления вентиляционной сети
Для оценки потерь давления в вентиляции квартир применяется метод суммирования сопротивлений элементов трассы:

• потери на прямых участках — для жестких воздуховодов падение составляет 1,5—2,5 Па/м при скорости до 3—4 м/с, для гофрированных труб — 4,0—6,0 Па/м;
• потери на фасонных элементах — повороты на 90 градусов добавляют 5—8 Па, тройники и разветвители — 10—15 Па;
• потери на сетевом оборудовании — клапаны с приводом забирают 5—10 Па, решетки — 15—25 Па, шумоглушители — 10—15 Па, диффузоры — 15—30 Па.

Суммарное сопротивление сети стандартной 3—4-комнатной квартиры составляет 100—150 Па.

Метод примерного расчета сопротивления вентиляционной сети
Для оценки потерь давления в вентиляции квартир применяется метод суммирования сопротивлений элементов трассы:

• потери на прямых участках — для жестких воздуховодов падение составляет 1,5—2,5 Па/м при скорости до 3—4 м/с, для гофрированных труб — 4,0—6,0 Па/м;
• потери на фасонных элементах — повороты на 90 градусов добавляют 5—8 Па, тройники и разветвители — 10—15 Па;
• потери на сетевом оборудовании — клапаны с приводом забирают 5—10 Па, решетки — 15—25 Па, шумоглушители — 10—15 Па, диффузоры — 15—30 Па.

Суммарное сопротивление сети стандартной 3—4-комнатной квартиры составляет 100—150 Па. Полный текст эталонного варианта доступен в исходных материалах.

Технология применения анемометра при пусконаладочных работах

Анемометр — это инструмент для точного измерения скорости воздушного потока. На основе его показаний вычисляется реальный расход воздуха на каждом диффузоре.

Порядок проведения замеров

 Для измерения расхода воздуха на решетках используется крыльчатый анемометр в связке со специальным мерным раструбом (конусом), который полностью перекрывает плоскость диффузора. Прибор прижимается к решетке, фиксируется средняя скорость потока в метрах в секунду (м/с).

Формула вычисления расхода

 Фактический объем воздуха в кубических метрах за час вычисляется путем умножения скорости потока на площадь живого сечения воздуховода и на коэффициент времени. В современных цифровых анемометрах площадь решетки вводится в настройки прибора, и расход в м³/ч высчитывается автоматически.

Способы и инструменты для выравнивания расходов воздуха

При прокладывании вентиляционных веток в квартиры неизбежно возникает разница в длине каналов. Воздух всегда устремляется по пути наименьшего сопротивления — в самую короткую ветку (например, в ближайшую к установке спальню), оставляя дальние комнаты без притока. Для выравнивания давления и распределения проектных объемов воздуха применяются определенные комплектующие и инструменты.
Для точной балансировки вентиляционной сети и измерения фактического расхода воздуха на объекте применяется термоанемометр с коническим раструбом (воронкой), полностью перекрывающим вентиляционную решетку. Замеры расхода выполняются непосредственно на выходах воздухораспределителей. Для выравнивания объемов воздуха в системе используются следующие типы регулирующих устройств:

• дроссель-клапаны — простейшие заслонки для грубой ручной регулировки, которые имеют невысокую точность настройки и могут генерировать дополнительный аэродинамический шум при сильном перекрытии канала. Они устанавливаются на ответвлениях воздуховодов перед каждым диффузором. Закрытие заслонки искусственно увеличивает сопротивление короткой ветки, перенаправляя излишки воздуха в дальние участки сети;
• ирисовые клапаны — профессиональное оборудование для идеальной балансировки сети, обеспечивающее равномерное сжатие воздушного потока без турбулентности и позволяющее определять точный расход воздуха по падению давления на штуцерах клапана. Это самый точный инструмент для балансировки. Конструкция обеспечивает плавное симметричное сужение проходного сечения (по принципу диафрагмы фотоаппарата), что конкретно и исключает появление завихрений и шума. Ирисовые клапаны снабжены собственными штуцерами для подключения дифференциального манометра, что позволяет настраивать точный расход воздуха по графику за одну минуту;
• регулируемые диффузоры (анемостаты) — конечные элементы вентиляционной сети, регулировка которых осуществляется вращением центрального диска (что изменяет живое сечение щели и позволяет точно выставить локальный расход воздуха непосредственно в помещении. При этом требуется обязательная фиксация контргайкой для предотвращения самопроизвольного смещения настроек от вибрации).

Пошаговый алгоритм подбора вентиляции Shuft для розничного покупателя
Для первоначального выбора оптимальной климатической системы рекомендуется использовать три последовательных инженерных шага:

• определение типа системы по источнику нагрева воздуха — зимой приточный поток необходимо нагревать до комнатной температуры +20—+22 °C (в квартирах используются моноблоки с электрическими нагревателями серий ECO-A или Eco-Slim, а в частных домах с газовыми или твердотопливными котлами гораздо выгоднее применять установки с водяными калориферами серии CAU-W, что снижает затраты на отопление на 70—80 %);
• выбор комплектации по уровню автоматизации — базовые приточные агрегаты серий AIRTUBE и CAU поставляются без встроенного щита автоматики и требуют отдельного проектирования и сборки внешнего шкафа управления, подключения датчиков и подбора пульта, что усложняет монтаж для розничного клиента. В то время, как готовые моноблоки серий ECO-A и Eco-Slim снабжены заводской интеллектуальной автоматикой и укомплектованы пультами управления;
• анализ возможностей удаленного управления микроклиматом — встроенные контроллеры Syberia полностью автоматизируют работу оборудования по недельному таймеру, сигнализируют о необходимости замены фильтров, защищают ТЭНы от перегрева, а интегрированный Ethernet-модуль позволяет управлять вентиляцией со смартфона или подключить агрегат к системе «Умный дом».

Выбор между приточной и приточно-вытяжной системой с рекуперацией
Принципиальное различие данных инженерных систем определяет итоговый объем инвестиций в оборудование и последующие ежемесячные эксплуатационные расходы розничного владельца:

• особенности работы чистой приточной вентиляции — установки серий ECO-A или Eco-Slim принудительно подают свежий, очищенный воздух в жилые зоны, а отработанный объем вытесняется естественным путем через вытяжные шахты кухни и санузлов (это более доступное по цене решение на этапе закупки, однако зимой система требует постоянного расхода электроэнергии на работу ТЭНов для нагрева уличного воздуха);
• преимущества приточно-вытяжных моноблоков с рекуперацией — эти агрегаты одновременно выполняют задачи принудительного притока и вытяжки, при этом встроенный теплообменник (рекуператор) забирает тепло у выходящего воздуха и передает его входящему холодному потоку без их физического смешивания, что позволяет экономить до 60—85 % энергии на нагреве воздуха зимой.

Ниже представлен видеообзор вентиляционного оборудования марки Shuft.
