Твердотопливные котлы длительного горения шахтного типа

от 2 362 руб.

Показать оптовые цены
  • В наличии
  • Оптом и в розницу
Твердотопливные котлы длительного горения шахтного типа
Твердотопливные котлы длительного горения шахтного типаВ наличии
от 2 362 руб.
+375447644269
Viber
+375447644269
Viber

Заказ только по телефону

  • График работы
  • Адрес и контакты

Организован выпуск котлов НОВОЙ конструкции шахтного типа, впитавшей в себя преимущества передовых технологических разработок и инноваций.

Новые котлы  с увеличенной топкой, свободным объёмом для топлива не менее 0,64 м3 (самый большой в классе), позволяющим удлинить период между закладками топлива до 8-12 часов без потери теплопроизводительности, котел работает в паре с электронным блоком управления, дутьевым вентилятором с плавным регулированием подачи воздуха. Он может быть оборудован датчиком температуры уходящих дымовых газов, контролирующим качество сжигания топлива, обеспечивая его значительную экономию. Имеется устройство модуляции первичного и вторичного воздуха, глазок для визуального контроля процесса горения, возможность дооснастки котла устройством механизированной подачи пеллет или угля, ретортной горелкой, а также установку углеводородного испарителя, удлиняющего горение каждой закладки топлива ещё до 40-50% без потери высокого КПД – до 92%. В производстве котлов применяется листовая сталь до 6 мм. Котлы испытываются при давлении 4,5 атм (0,45 Мпа). Котловая сталь теплообменника обеспечивает долговечность и надёжную эксплуатацию.
 Высокое качество, долговечность и эффективность, а также элегантный внешний вид соответствует современным тенденциям потребительского спроса и лучшим европейским аналогам сегмента ПРЕМИУМ.

Газогенераторные котлы шахтного типа длительного горения обеспечивают горение дров до 12 часов на одной закладке топлива.

      Котлы стальные твердотопливные бытовые (далее – котлы) с рабочим давлением воды не более 0,25 МПа (2.5 кгс/см2) и максимальной температурой на выходе из котлов до 950С предназначены для систем отопления с естественной или принудительной циркуляцией малоэтажных жилых зданий (коттеджей), зданий и помещений административного и бытового назначений обогреваемой площадью до 1200 м2.

       Котлы изготавливаются пяти модификаций, которые различаются по номинальной теплопроизводительности -10, 20, 30, 50, 75, 95 кВт.

      Котлы предназначены для сжигания местных видов твердого топлива – дров, щепы, опилок, отходов деревообработки, торфа (брикетов), угля и т.д.

Котлы не подлежат обязательной регистрации в органе Госпромнадзора Республики Беларусь (гл. 335 «Правил по обеспечению промышленной безопасности при эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 бар) и водогрейных котлов с температурой нагрева воды не свыше 1150С»).

См. рисунок на изображениях

1 – Вентилятор;  2 – Патрубок обратки;  3 – Дверца нижняя;  4 – Топка;  5 – Перегородка;

6 – Трубы радиационные;  7 – Дверца верхняя;  8 – Обшивка; 9 – Изоляция; 10 – Крышка;

11 – Перегородка;  12 – Термометр; 12А – Развоздушник; 12Б – Предохранительный клапан

13 – Патрубок верхний;  14 – Рукоятка;  15 – Шибер;  16 – Дымоход;  17 – Лючок зольника;

18 – Зольник;  19 – Поворотная камера;  20 – Колосники;  21– Патрубок опорожнения котла;

22- Патрубок вторичного воздуха; 23 – Контроллер котла; 24 – Дверца зольного ящика;

25- органы управления (ручные задвижки) первичным и вторичным воздухом.

1.2           ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, УСТРОЙСТВО И ПРИНЦИП РАБОТЫ КОТЛОВ

           (без электронных блоков управления)



1.2.1. Основные параметры котлов приведены в Таблице 1.

Таблица 1

Наименование параметра





Норма и характеристика для котлов

10 кВт

20 кВт

30 кВт

50 кВт

75 кВт

95 кВт

150 кВт















  Номинальная тепло- производительность

  котла, кВт

10

20

30

50

75

95

150

Вид топлива

Щепа, опилки,  пеллеты, уголь, влажностью 10-15 %.

Дрова, отходы деревообработки, влажностью до 40%;

торф (брикеты), влажностью 10-15 %.

  КПД, %, не менее

80

Рабочее давление воды, МПа, не более

0,25

Минимальная тем-

пература воды, оС

55

Максимальная тем-

пература воды, оС

95

Температура уходящих газов, оС,

не менее 140

Разрежение  за кот- лом, Па,  не  более

20

20

30

40

40

40

40

Объем камеры

сгорания, мз ,  не менее

0,06

0,09

0,14

0,31

0,44

0,59

0,79

 Масса (без бункера),  кг,

 не более

180

270

350

560

640

750



940

 Потребляемая  мощность,  кВт,

 не более

0,15 (для котлов оборудованных электронным блоком  управления и наддува)

2,5 (для котлов оборудованных системами механизированной подачи топлива)

Габаритные размеры (без учета бункера для топлива):

длина х ширина х высота,

мм, не более



1220х

670х

980



1250х

720х

1130



1280х

770х

1180



1580х

950х

1360



1750х

1040х

1470



1840х

1140х

1550



2030х

1160х

1600

Минимальная  высота  дымовой трубы,  м

6

6

8

8

10

10

12

Внутреннее сечение  дымовой трубы,

см 2/ мм, не менее

110/

120

175/150

310/200

490/250

615/280

800/320

1190/390

1.2.2. Назначенный срок службы котлов – 15 лет. По истечении назначенного срока эксплуатация может быть продолжена при условии проведения капитального ремонта и положительного результата освидетельствования.

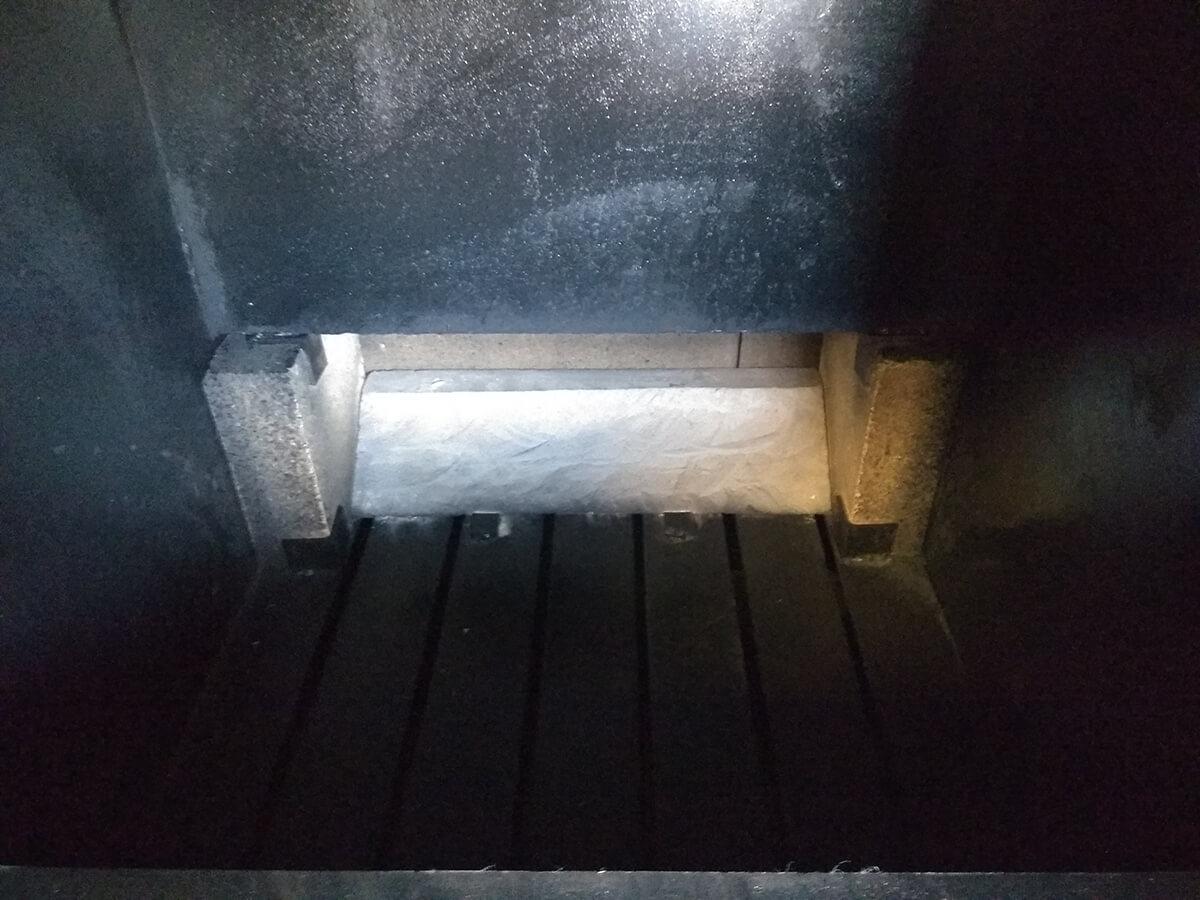

1.2.3. Котел представляет собой стальную цельносварную конструкцию с нижним сгоранием твердого топлива состоящую из топки  4 (камеры сгорания) (см.рисунок 1), одновременно являющуюся загрузочной камерой и камеры  поворотной (дожигания) 19, разделенной перегородкой 11, со встроенными в них трубами 6. Камера сгорания и камера дожигания разделены перегородкой  5.

Внутренние полости двойных стенок котла, ограничивающих камеры сгорания и дожигания, колосников 20, разделительных перегородок 5, 11 и встроенных в камеры сгорания труб, образуют водяную рубашку котла, внутренняя поверхность водяной рубашки является конвективной (газоходной) частью котла предусматривающей трехходовое движение продуктов сгорания.

Для подсоединения котла к отопительной системе используется верхний патрубок 13 (выход нагретого теплоносителя из котла), служащий для подключения к подающему трубопроводу и нижний патрубок 2 (вход обратного теплоносителя), служащий для подключения к обратному трубопроводу.

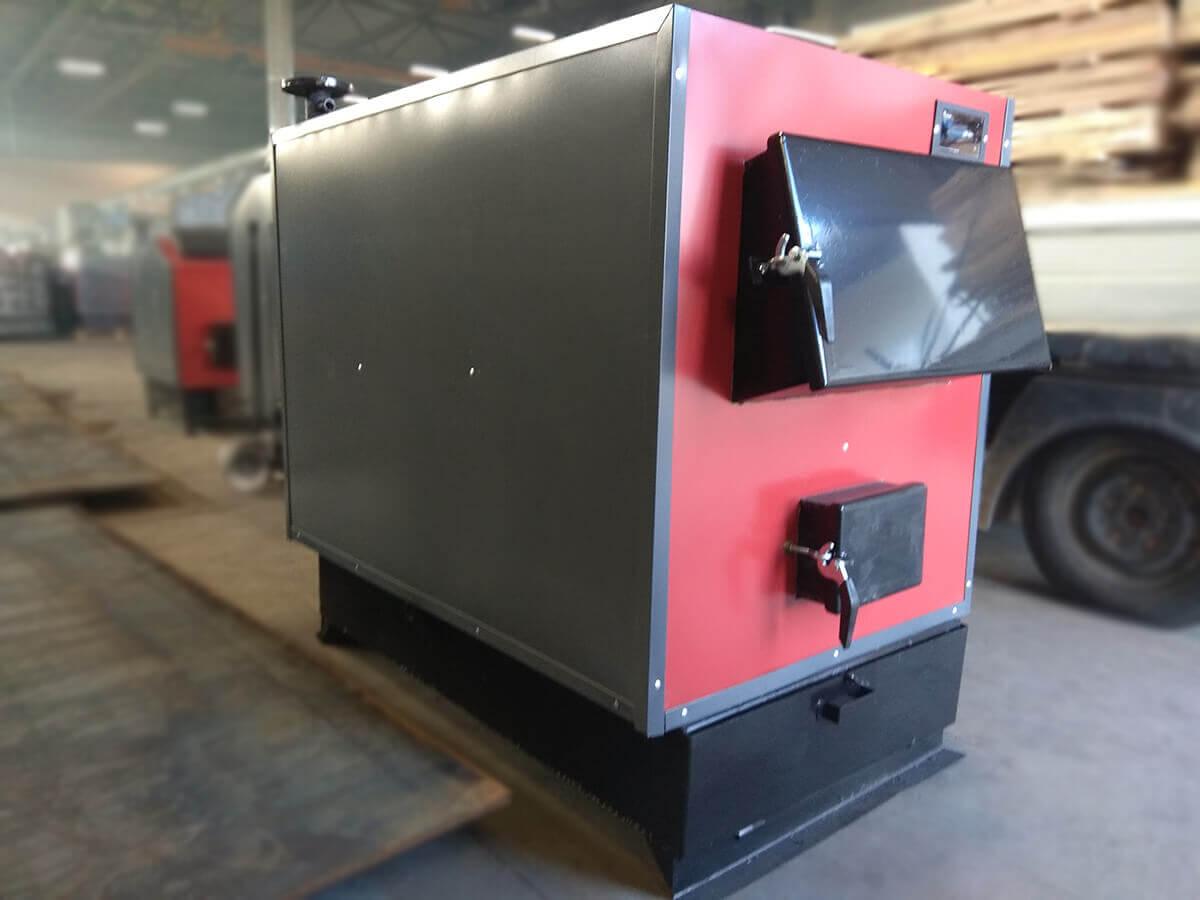

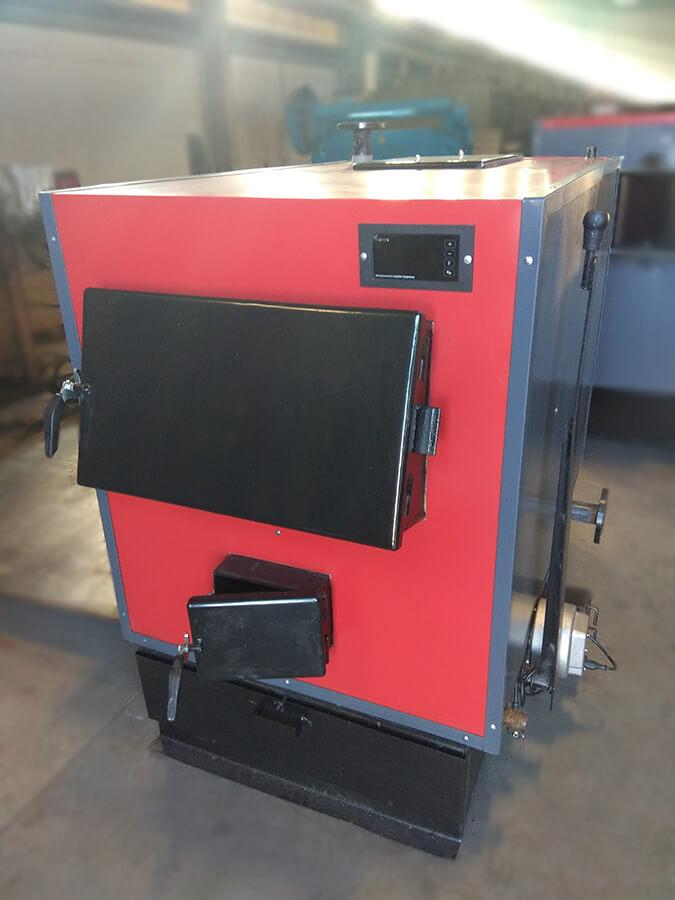

На передней наклонной поверхности расположена верхняя дверца 7, закрывающая загрузочное окно, через которое производится загрузка топлива в топку (камеру сгорания). Нижняя дверца 3 предназначена для обслуживания колосников.

Поступающий через регулировочную заслонку 1 в камеру сгорания воздух является первичным и обеспечивает сгорание топлива, при этом происходит характерная для всех видов древесного топлива газификация (термическая деструкция) с образованием водяного пара и горючих газов. В  камере поворотной (дожигания) происходит поступление вторичного воздуха из камеры сгорания и дожигание древесных (горючих) газов.

В дымоходе 16 размещен  шибер 15 для регулировки величины разрежения за котлом. Положение шибера определяется положением рукоятки шибера 14, расположенной и фиксируемой на верхней плоскости дымохода.

Под камерой сгорания располагается лючок зольник 17, предназначенный для удаления золы, образующейся при сгорании твердого топлива.

Наружная поверхность водяной рубашки котла защищена изоляцией 9 и закрыта обшивкой 8. На верхней поверхности котла находится патрубок для установки  клапана предохранительного 12Б, служащего для защиты системы от превышения давления и сброса избыточного давления. Манометр 12 и термометр 12А устанавливают на трубопроводах системы отопления или группы безопасности для контроля параметров теплоносителя.

1.3.         МОНТАЖ, ЭКСПЛУАТАЦИЯ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОТЛОВ

                  1.3.1.    Перед началом эксплуатации стальных твердотопливных бытовых котлов необходимо внимательно ознакомиться с  «Руководством по эксплуатации».

1.3.2. Проектирование, монтаж и эксплуатация систем отопления с

использованием котлов следует производить в соответствии с требованиями ГОСТ 20548-93 «Котлы отопительные водогрейные теплопроизводительностью до 100кВт», СНиП 11-35-76 «Котельные установки», строительных норм и правил СНБ 4.02.01-03 «Отопление, вентиляция и кондиционирование», ППБ Беларуси 01-2014 «Правила пожарной безопасности Республики Беларусь».

1.3.3. Котлы должны эксплуатироваться в помещениях исключающих попадание на котел атмосферных осадков и обеспечивающих достаточную вентиляцию для поступления не менее 50 м3 наружного воздуха в час.

1.3.4. Ввод котлов в эксплуатацию должен производиться совместно с подключенной системой отопления здания, с дальнейшим составлением  акта ввода в эксплуатацию.

1.3.5. Размеры дымовой трубы для каждой модификации котла, при которых обеспечивается нормальная работа котлов, представлены в таблице 2.

Таблица 2

Марка котла

Рекомендуемое сечение дымовой

трубы, м2 –  не менее

Рекомендуемая высота дымовой трубы, м – не менее

Рекомендуемый диаметр дымовой трубы, мм – не менее

10 кВт

0.011

6

120

20 кВт

0.018

6

150

30 кВт

0.031

8

200

50 кВт

0.049

8

250

75 кВт

0.062

10

280

95 кВт

0.08

10

320

150 кВт

0.012

12

390

 Цены на котлы указаны в таблице ниже. Цены включают в себя НДС. Цены не являются офертой. Обязательно их уточняйте.

Наименование продукции

Котел базовый                         с эл. контроллером и вентилятором





10 кВт

2362,00 руб.

20 кВт

2863,00 руб.

30 кВт

3160,00 руб.

50 кВт

4586,00 руб.

75 кВт

5634,00 руб.

95 кВт

6649,00 руб.

150 кВт

9554,00 руб.
