Ballu BHDN 185 PRO теплогенератор мобильный дизельный

Ballu BHDN 185 PRO — это теплогенератор мобильный дизельный (тепловая пушка) непрямого нагрева  производительностью 14000 м³/ч, с тепловой мощностью 185 кВт.

Фото в галерее размещены в следующей последовательности:

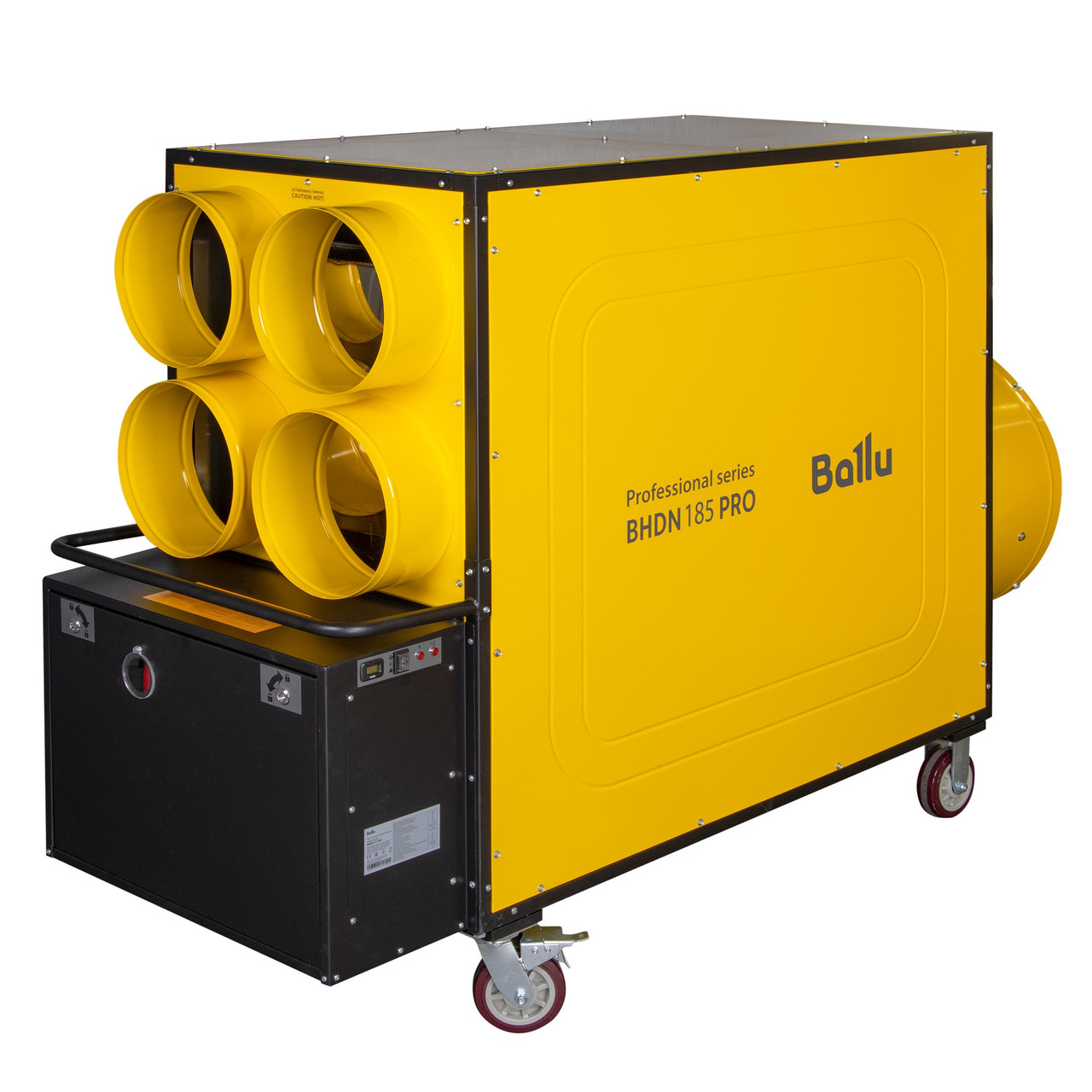

фото 1 — основной вид дизельного теплогенератора Ballu BHDN 185 PRO;.\

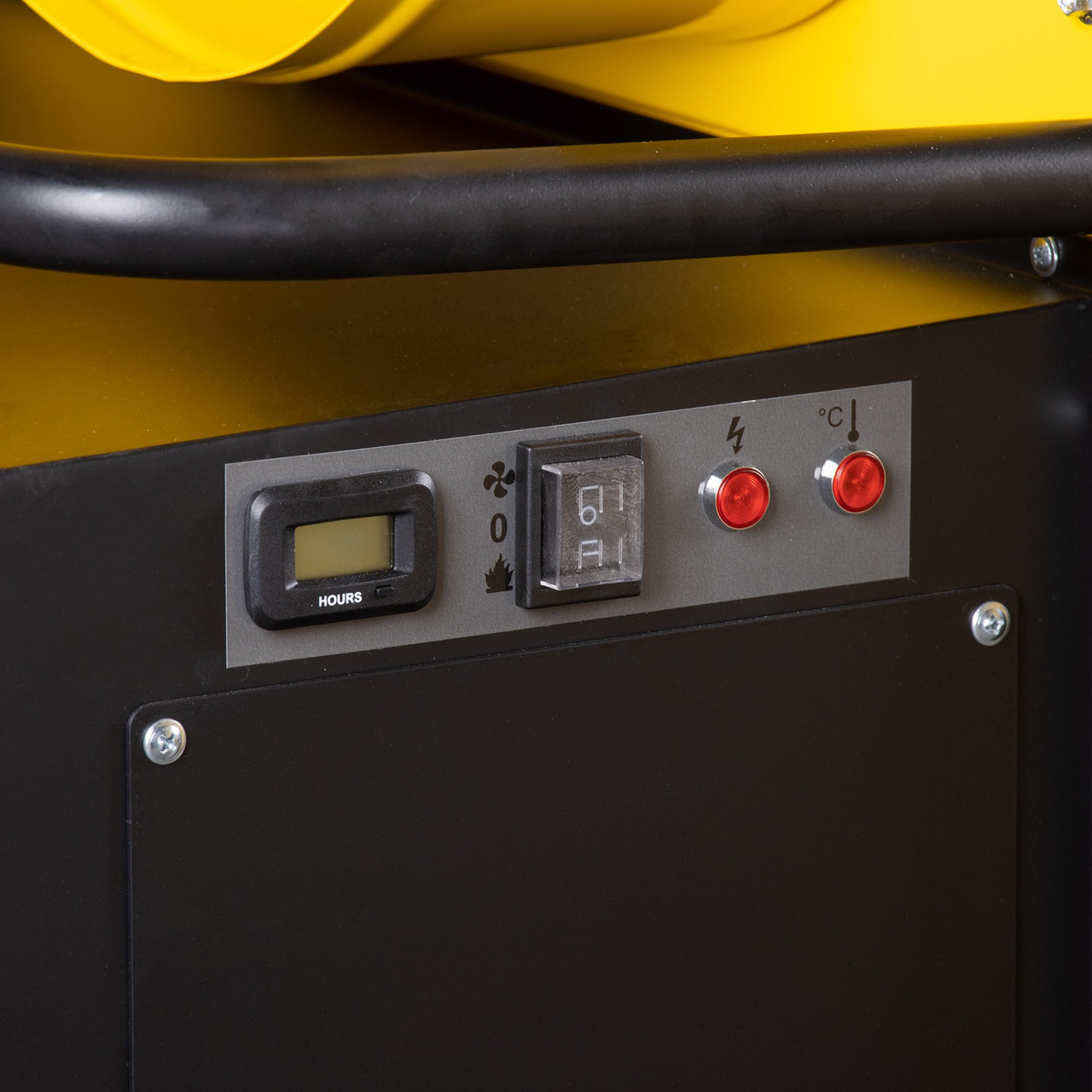

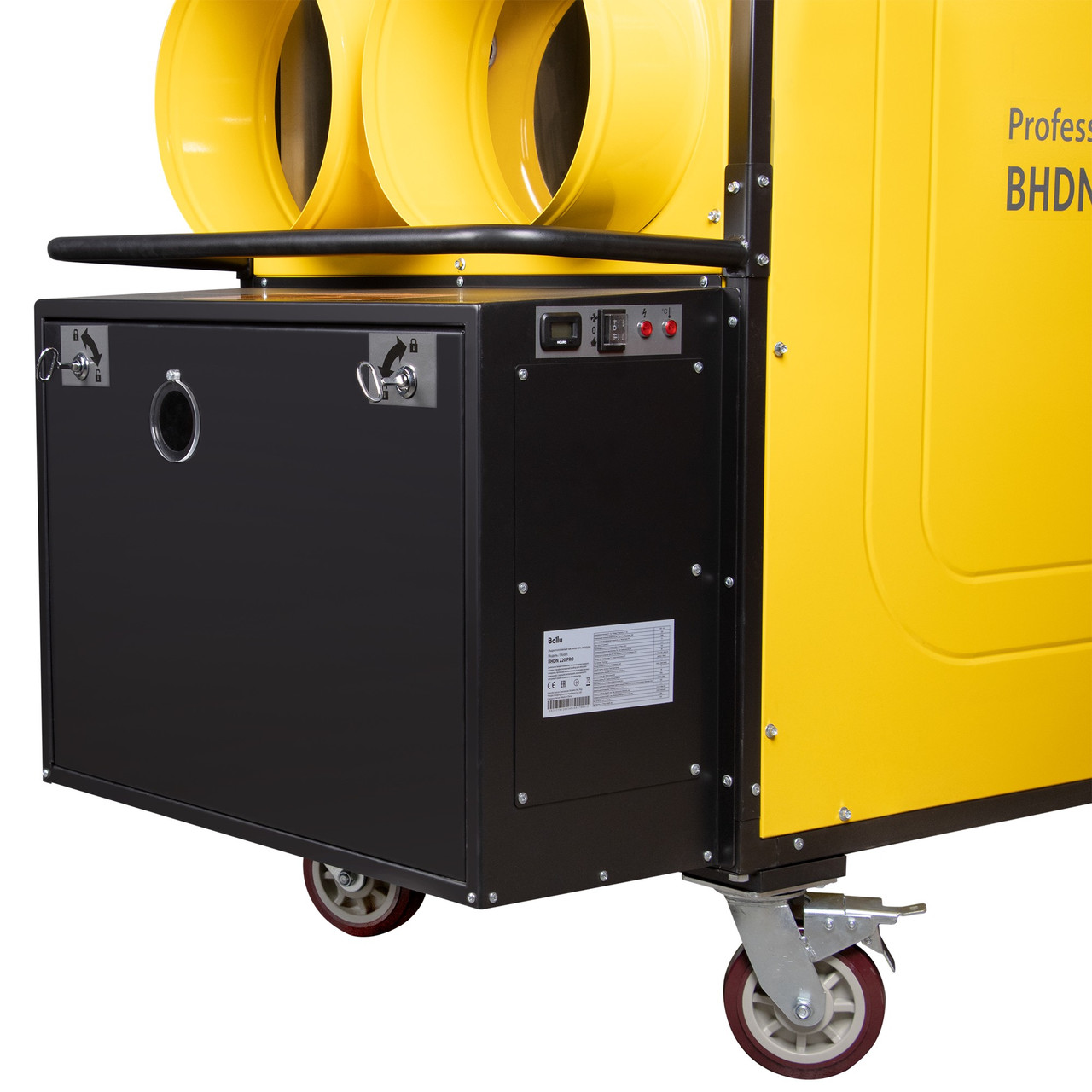

фото 2 — вид панели управления;

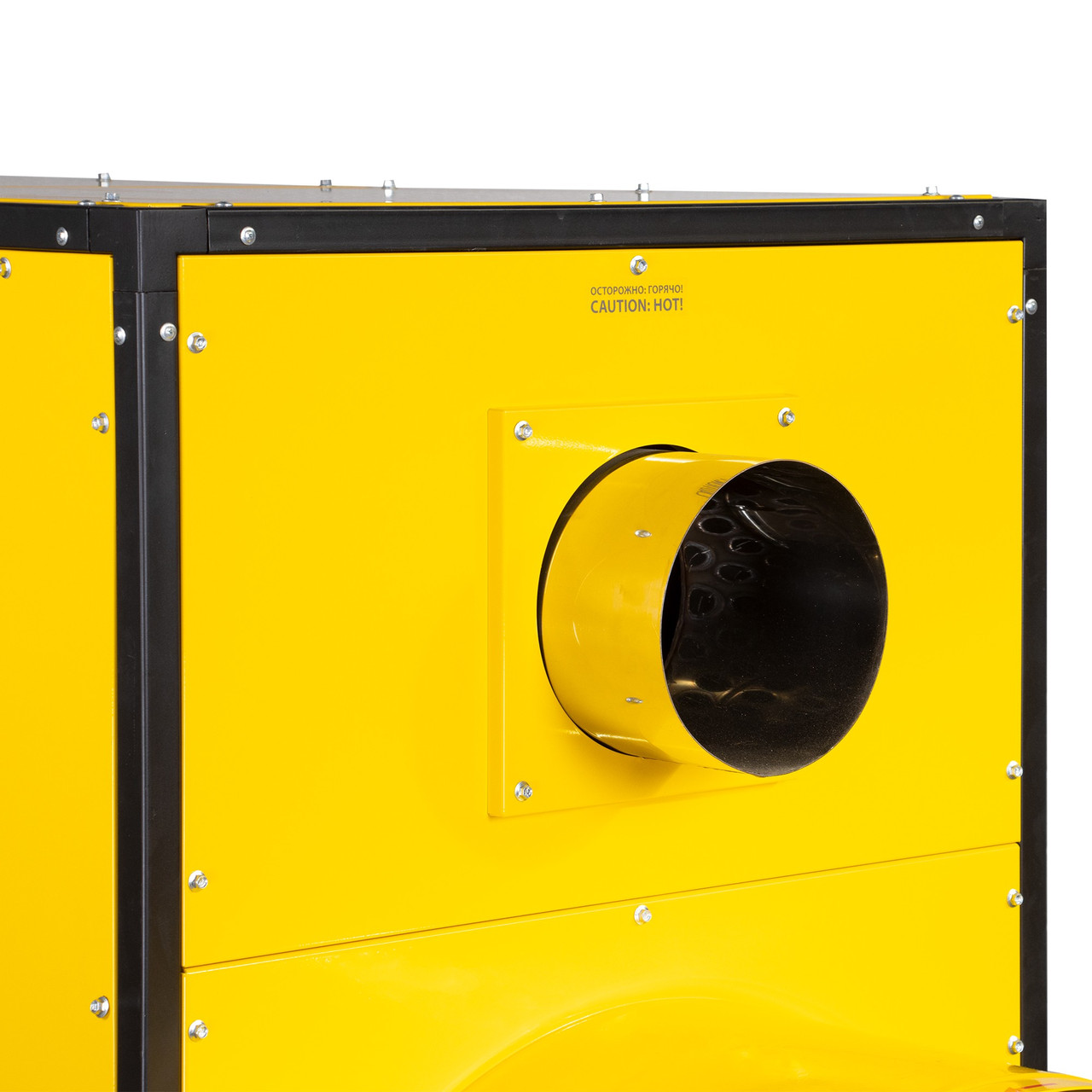

фото 3 — вид выхлопной трубы;

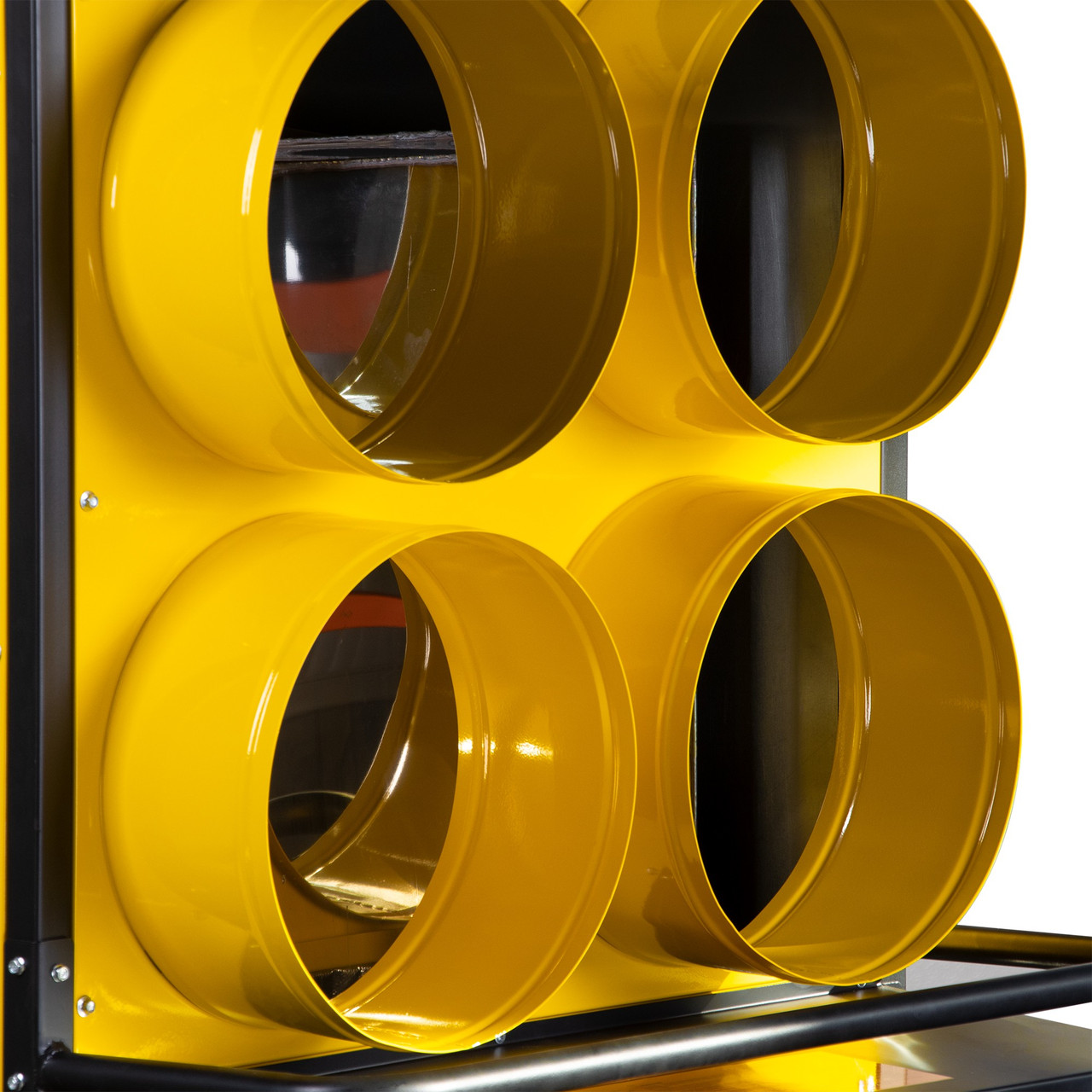

фото 4 — выходы грячего воздуха;

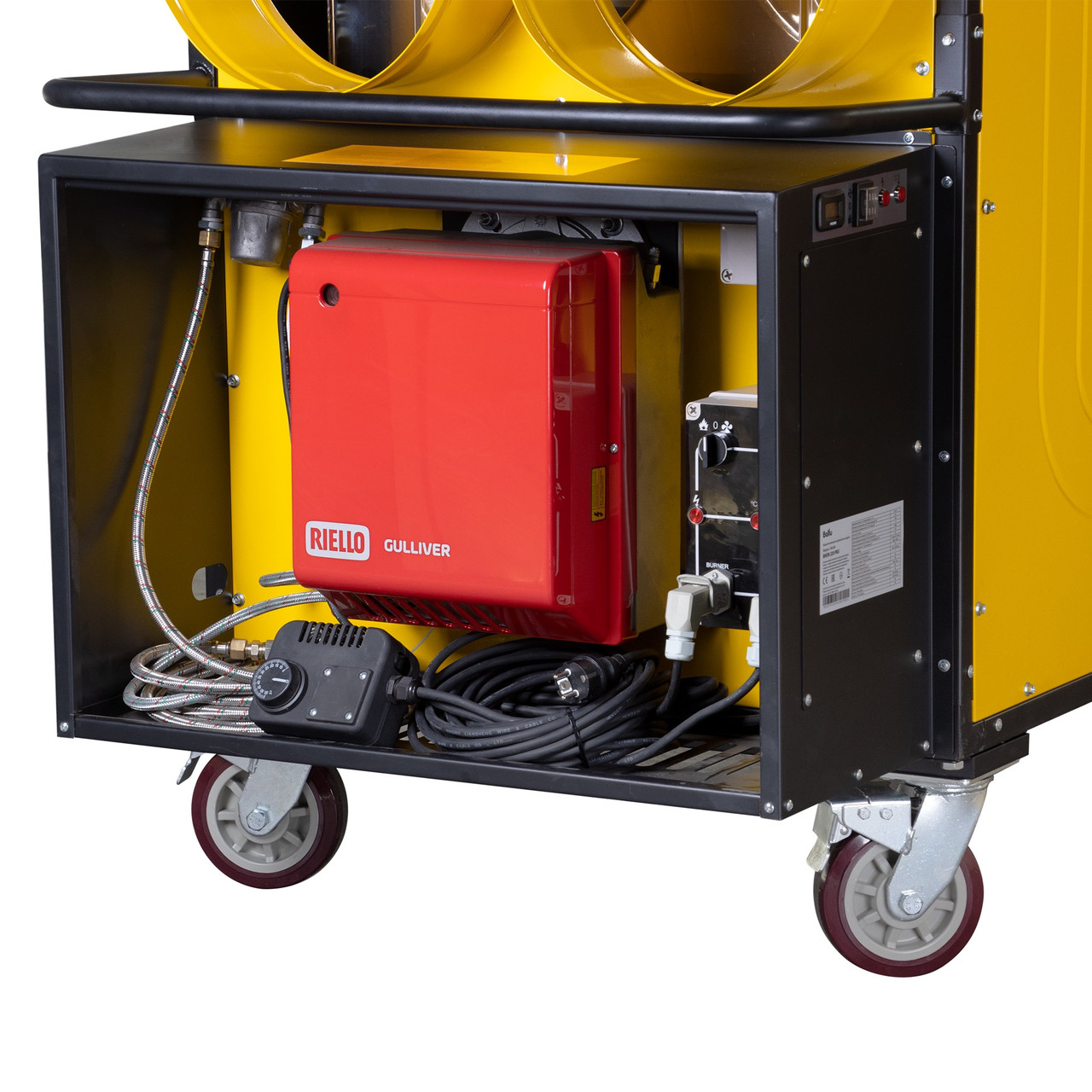

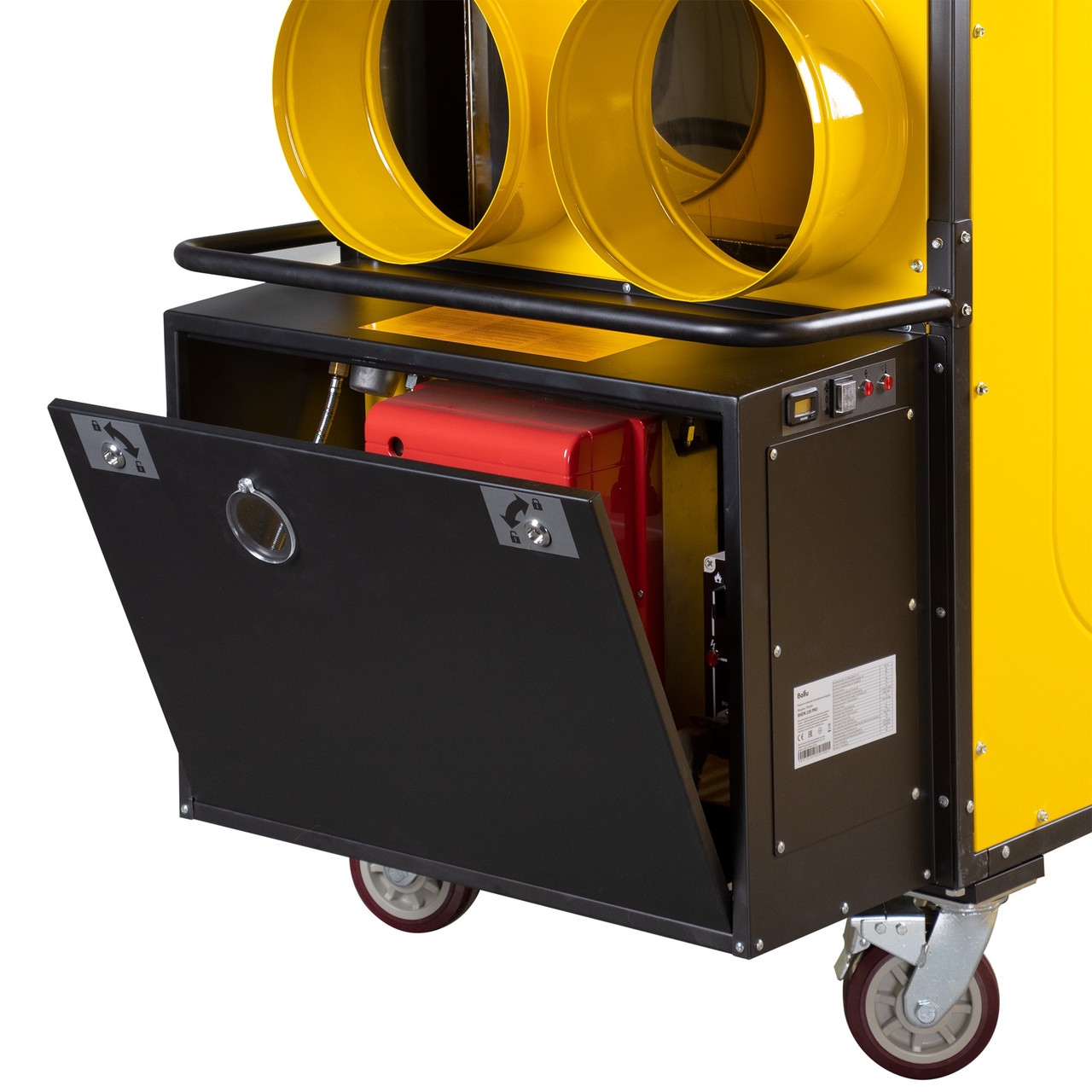

фото 5 — открытый шкаф горелки;

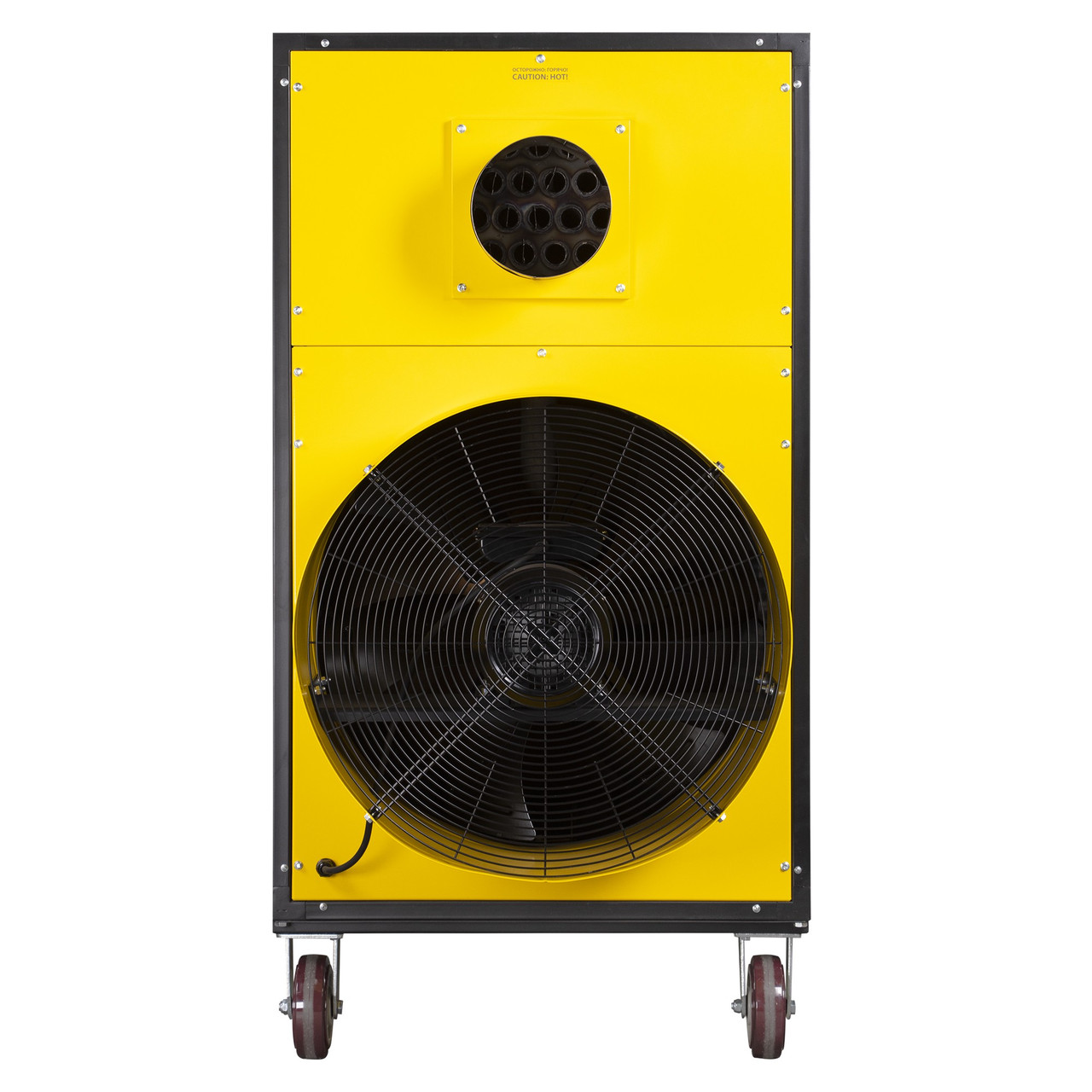

фото 6 — вид сбоку сзади;

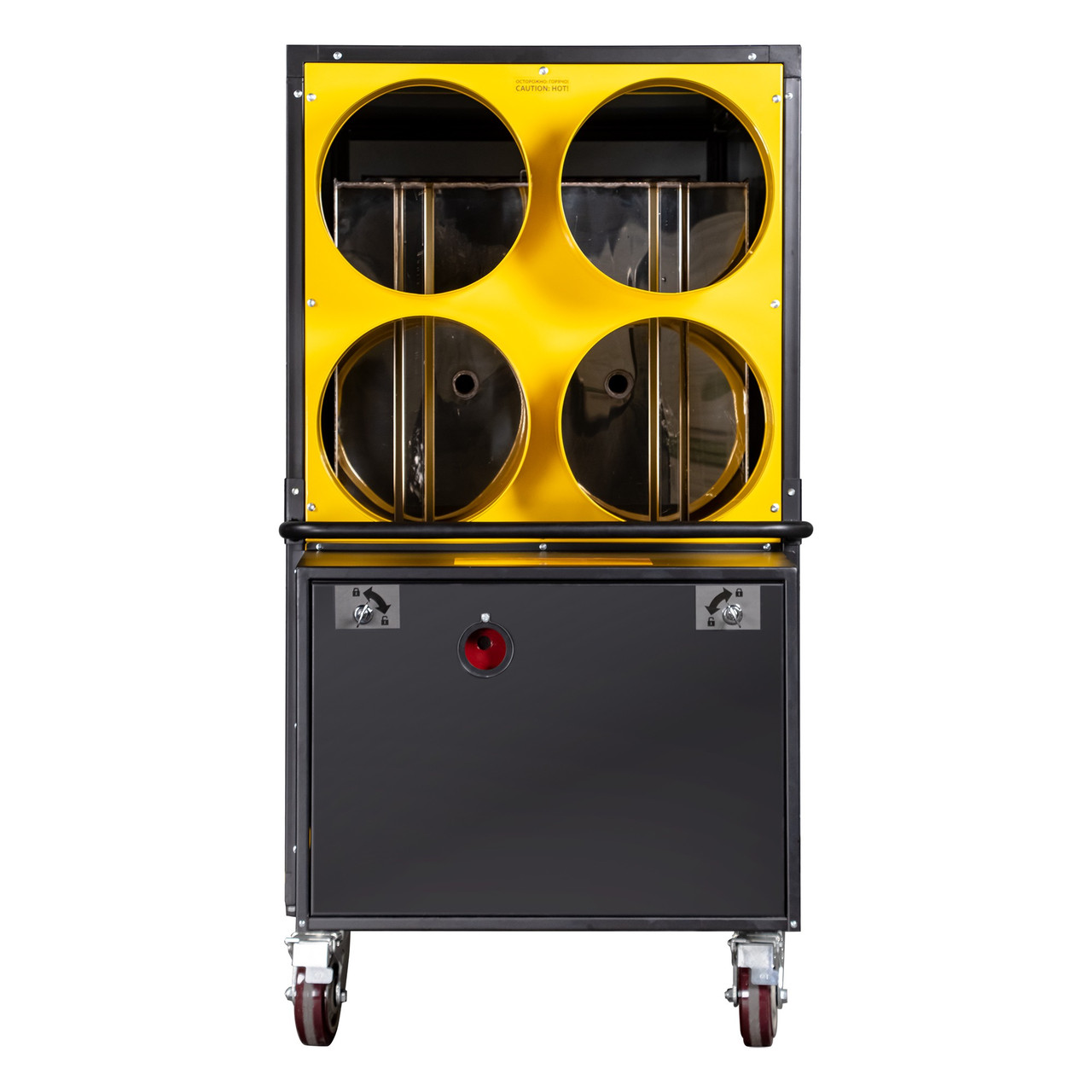

фото 7 — вид сбоку.

Эти дизельные теплогенераторы непрямого нагрева предназначены для безопасного, надежного и эффективного обогрева помещений средних и больших размеров, в которых требуется стационарная или переносная система отопления.

Высокопроизводительные приборы тепловой мощностью 185 кВт применяются на крупных строительных объектах, для обогрева складских цехов, в производственной сфере.

Принцип действия

В результате сгорания дизельного топлива вырабатывается тепло, которое через металлические стенки камеры сгорания и широкого теплообменника передается воздуху, втягиваемому вентилятором производительностью 14000 м³/ч.

Нагретый воздух выбрасывается наружу через выпускную трубу, а дым с продуктами сгорания выводятся через отверстие дымохода.

Эти дизельные теплогенераторы непрямого нагрева можно использовать внутри помещений при подключении труб дымоотвода с выводом продуктов сгорания наружу здания. В таком случае забор воздуха осуществляется непосредственно из помещения.

При использовании прибора на открытом воздухе можно организовать подвод горячего воздуха в помещение или нужную обогреваемую зону через дополнительные трубы воздуховода.

Теплогенераторы укомплектованы одноступенчатой горелкой Riello Gulliver, оснащенные системой контроля пламени с фотоэлементом для отключения работы в случае отсутствия горения.

Также приборы имеют многоуровневую систему безопасности, которая отключает работу в случае срабатывания регулировочных термостатов, возникновения аварийной ситуации.

Вентилятор продолжает работать после выключения теплогенератора некоторое время, охлаждая камеру сгорания и корпус теплообменника, тем самым предотвращая деформацию теплообменника.

Топливный фильтр продлевает работу форсунки и обеспечивает бесперебойную работу при условии использования качественного дизельного топлива.

Металлический шкаф для горелки и электронного блока имеет уровень пыле- и влагозащиты IP 44.

Термоконтроллер в комплектации позволяет поддерживать установленную температуру в обогреваемом помещении.

Особенностью прибора является необходимость его подключения к внешнему топливному баку.

Устройство этого прибора аналогично устройству его старшей модели Ballu BHDN 220 PRO. Его можно изучить, пройдя по ссылке: Ballu BHDN 220 PRO.

Отличительные свойства
• Мощный обогрев мощностью 185 кВт
• Прочная металлическая рама
• Вентилятор осевого типа создает давление в 150 Па
• Горелка Riello Gulliver
• Возможность подключения 4 труб выпускного воздуховода
• Отвод продуктов сгорания
• Металлический шкаф с закрытым доступом для защиты горелки, электронного блока и фильтра. IP44

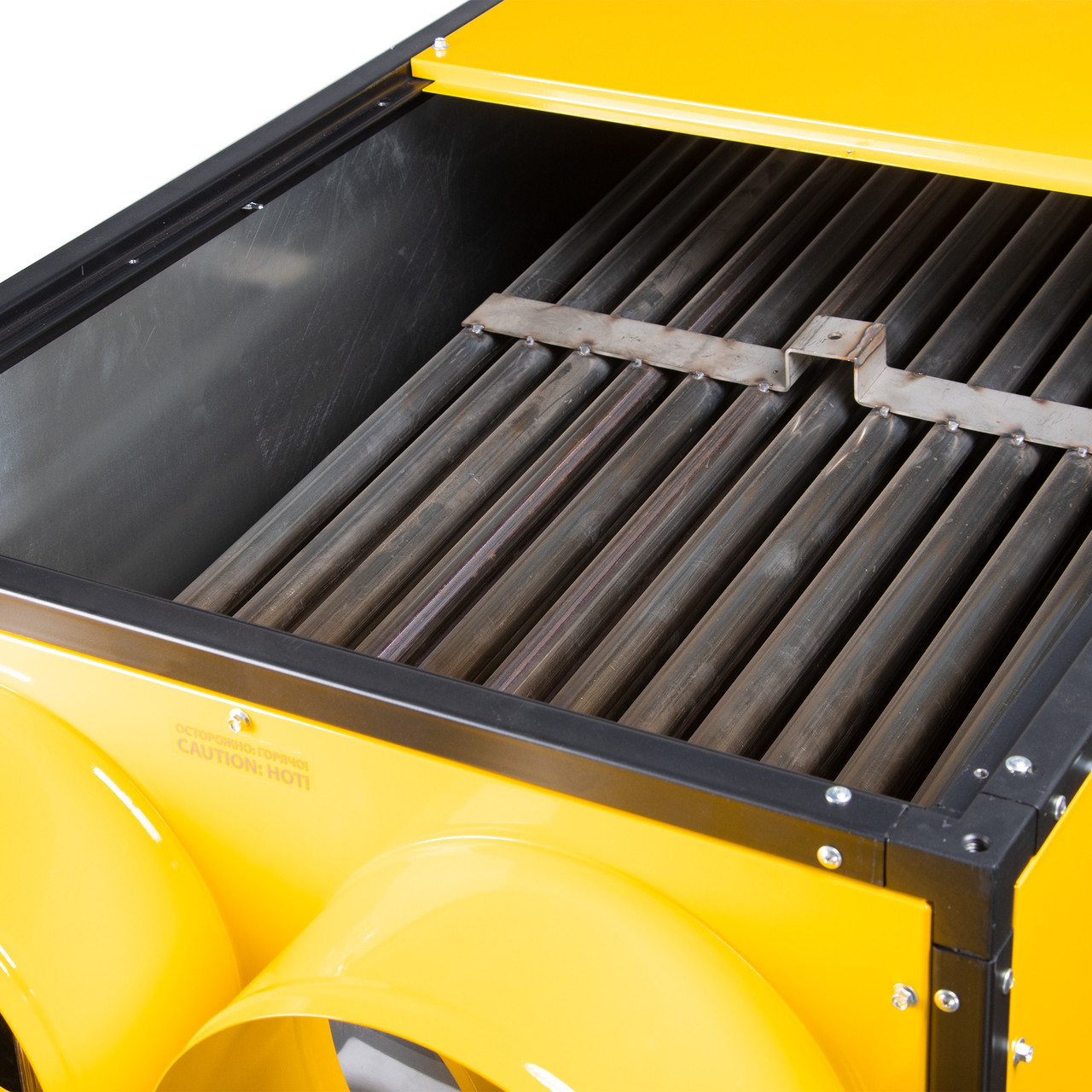

• Высокоэффективный трубчатый теплообменник из нержавеющей стали
• Система контроля пламени с фотоэлементом
• Многоуровневая система безопасности с электронным управлением
• Камера сгорания из износостойкой нержавеющей стали
• Термоконтроллер в комплектации
• Дублирующая панель управления с таймером
• Прочные колеса

Основные сферы применения указаны ниже
В сфере строительства теплогенератор применяется для:
• просушки помещений после отделки;
• обогрева объекта во время проведения работ;
• отопления временных складских и бытовых помещений.

В промышленной сфере прибор используется для:
• обогрева производственных и складских помещений;
• отопления крупных строительных укрытий;
• сушки резервуаров после покраски;
• дополнительного обогрева логистических центров и терминалов;
• применения в качестве резервного источника тепла.

В городском хозяйстве и ЖКХ установка применяется для:
• просушки подвалов и помещений после подтоплений;
• обогрева временных складских, рабочих и бытовых зон;
• отопления павильонных и тентовых конструкций различного назначения.

К выпускному воздуховоду горячего воздуха подходит рукав тепловой гибкий для теплогенераторов (диаметр 350 мм, длина 6 м) в количестве 4 шт.

У этого прибора предусмотрена регулировка работы, однако она направлена на поддержание целевой температуры в помещении, а не на прямое изменение температуры самой струи воздуха на выходе.

Основные особенности управления температурой

• Встроенный термостат: Прибор оснащен терморегулятором, который позволяет устанавливать желаемую температуру нагрева воздуха в обслуживаемой зоне.

• Регулировка мощности: В технических характеристиках заявляется наличие бесступенчатой регулировки мощности, что косвенно влияет на интенсивность нагрева.

• Автоматизация: Устройство работает в автоматическом режиме: при достижении заданной пользователем температуры нагрев отключается, а при её снижении — включается снова.

• Параметры воздуха: При номинальной мощности прирост температуры воздуха составляет примерно 66 °C относительно температуры заборного воздуха.

Таким образом, вы можете регулировать целевую температуру в помещении, которую теплогенератор будет поддерживать автоматически, управляя циклом работы горелки.

Для теплогенератора установлены следующие пределы и параметры регулировки:

1. Температура в помещении (Целевая)

Устройство оснащено встроенным термоконтроллером (термостатом), который позволяет задавать желаемую температуру воздуха в помещении.

• Диапазон настройки: обычно стандартные механические/электронные термостаты такого типа позволяют устанавливать температуру в пределах от 0 до +35...40 °C (некоторые источники указывают эксплуатационный диапазон до +30 °C).

• Принцип работы: прибор работает до тех пор, пока температура в помещении не достигнет заданного значения, после чего горелка отключается. Как только температура падает ниже установленного порога, нагрев возобновляется автоматически.

2. Температура выходящего воздуха

Температура самого потока воздуха на выходе жестко не фиксируется, так как она зависит от температуры воздуха на входе (в помещении).

• Прирост температуры составляет 66 °C.

Пример: если в помещении +10 °C, на выходе из сопла будет около +76 °C.

• Регулировка мощности: модель поддерживает бесступенчатую регулировку мощности. Это позволяет плавно менять интенсивность нагрева, что косвенно влияет на температуру выходящей струи.

3. Ограничения эксплуатации

• Рабочий диапазон температур: теплогенератор предназначен для работы при температуре окружающей среды от −20 до +30 °C.

Итог: Вы можете точно выставить комфортную температуру в помещении (например, +20 °C), и прибор будет поддерживать её автоматически. Изменить температуру струи «напрямую» до конкретного градуса (например, сделать ровно +50 °C на выходе) нельзя, но можно плавно регулировать общую тепловую мощность.

Целевая температура у теплогенератора задается с помощью органов управления, расположенных в защищенном металлическом шкафу на корпусе прибора.

Процесс настройки выглядит следующим образом:

1. Тип управления: Прибор оснащен электронным блоком управления и высокоточным капиллярным термостатом (термоконтроллером).

2. Способ задания: Температура выставляется вручную с помощью поворотного регулятора на панели управления.

3. Логика работы:

1. Пользователь поворачивает ручку термостата, устанавливая нужное значение (от 0 до +40 °C).

2. Если текущая температура в помещении ниже установленной, устройство автоматически запускает горелку и начинает нагрев.

3. При достижении заданного значения горелка отключается, а вентилятор может продолжать работу некоторое время для охлаждения теплообменника (пост-вентиляция).

4. Контроль: Текущие параметры работы и состояние системы отображаются на индикаторах электронного блока.

Также модель поддерживает бесступенчатую регулировку мощности, что позволяет более плавно подстраивать интенсивность нагрева под конкретные условия эксплуатации.

 Подключение и работа температурных датчиков в этой установке организованы следующим образом:

Подключение выносного датчика

Тип подключения: Выносной термостат (температурный контроллер) поставляется в комплекте и уже снабжен кабелем длиной 10 метров.

Разъем: Подключение осуществляется через специальный разъем на панели управления прибора. Обычно это штепсельное соединение, защищенное крышкой.

Размещение: Для корректной работы датчик рекомендуется устанавливать на высоте человеческого роста (около 1,5–3 метров от пола) в зоне, где необходимо поддерживать заданную температуру, вдали от прямых потоков горячего воздуха из пушки.

Взаимодействие со встроенным датчиком

Приоритет управления: При подключении внешнего термостата управление нагревом переходит к нему. Пушка работает в автоматическом режиме: она запускается, когда температура в зоне выносного датчика опускается ниже заданной, и отключается при достижении установленного значения.

Функция встроенного датчика: В данной модели встроенный термостат (с диапазоном регулировки от −10 °С до +45 °С) часто дублирует функции управления, если внешний датчик не подключен. Однако встроенный контроллер в шкафу управления (защита IP44) также служит для мониторинга рабочих параметров самой установки и обеспечения безопасности (защита от перегрева).

Совместная работа: Внешний датчик определяет климат в помещении, а внутренние системы безопасности продолжают контролировать температуру внутри теплообменника и камеры сгорания. Если сработает защита от перегрева внутри прибора, пушка выключится независимо от показаний выносного термостата.

Технические характеристики

Руководство по эксплуатации этих установок можно скачать по ссылке: rukovodstvo-po-ekspluatacii-bhdn-220-pro-i-bhdn-185-pro.pdf.
