Смесительная камера LEO KM S
Цена на сайте дана для справки и не является офертой. Цена указана без учета НДС. Цена с НДС равна 974 евро. При определенных условиях цена может быть и ниже. Для получения более подробной информации обращаться по тел. +375 44 76 44 269; Viber: + 375447644269
- описание работы КМ и вентилятора
- монтаж КМ
Краткая характеристика:

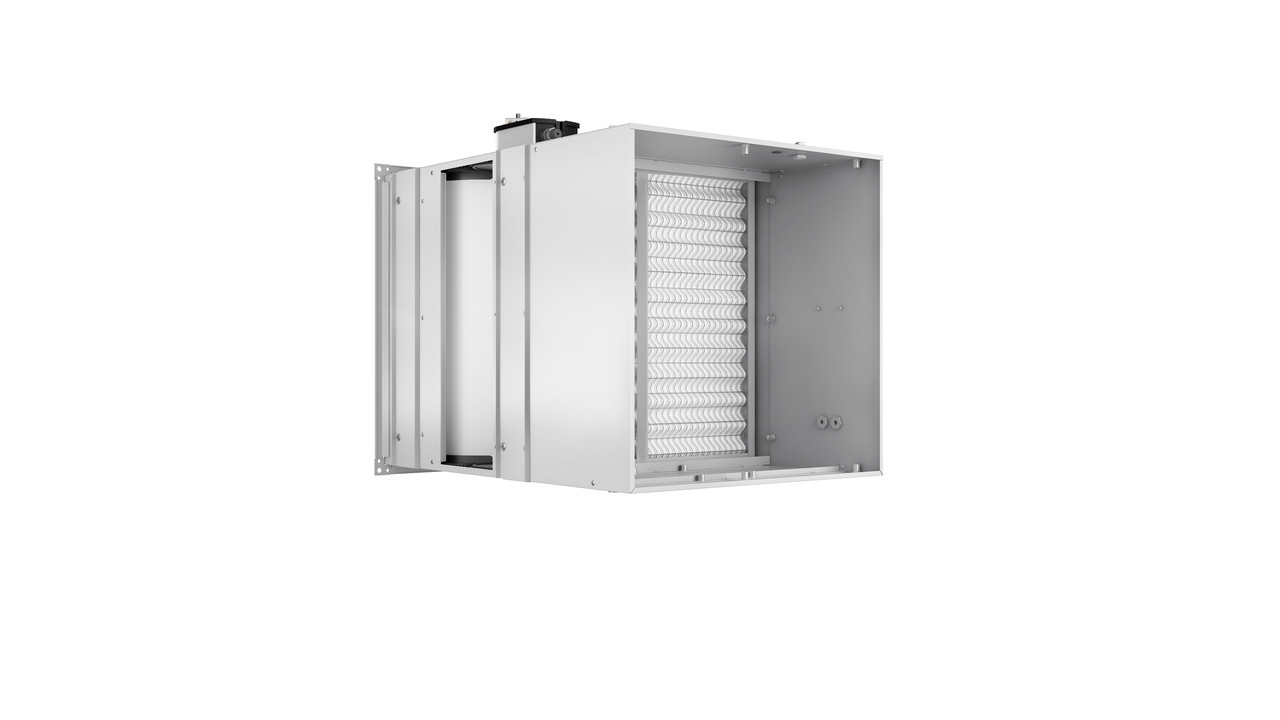

Смесительная камера LEO KM приспособлена к совместной работе с воздухонагревателями LEO. Это позволяет нагнетать свежий (внешний) воздух внутрь помещения. В зависимости от потребностей поток нагнетаемого воздуха обогревается при помощи теплообменника, а потом направляется в помещение.

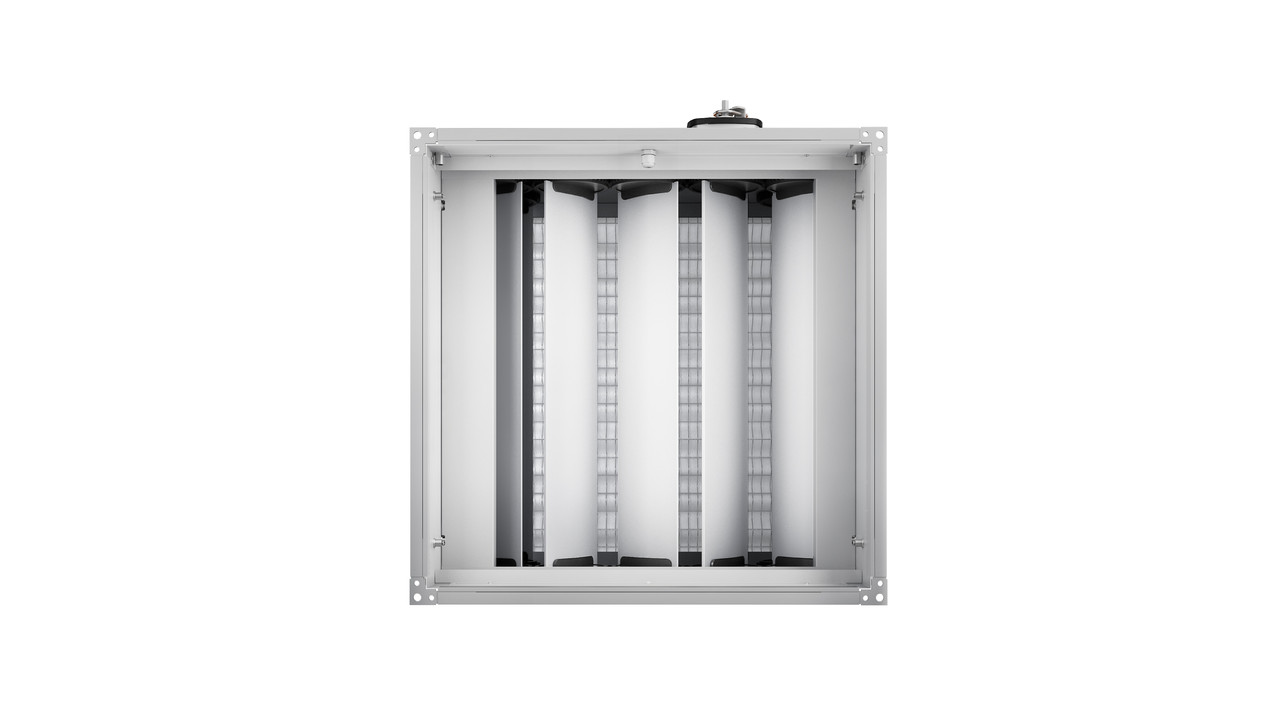

Смесительная камера оснащена тремя входами воздуха: 2 рециркуляционного и 1 свежего. Возможная плавная регулировка степени открытия дроссельных заслонок входа воздуха в диапазоне 0-100%. Благодаря этому возможна рециркуляция тепла.
Смесительные камеры доступны в трех вариантах: KM S | KM L | KM XL

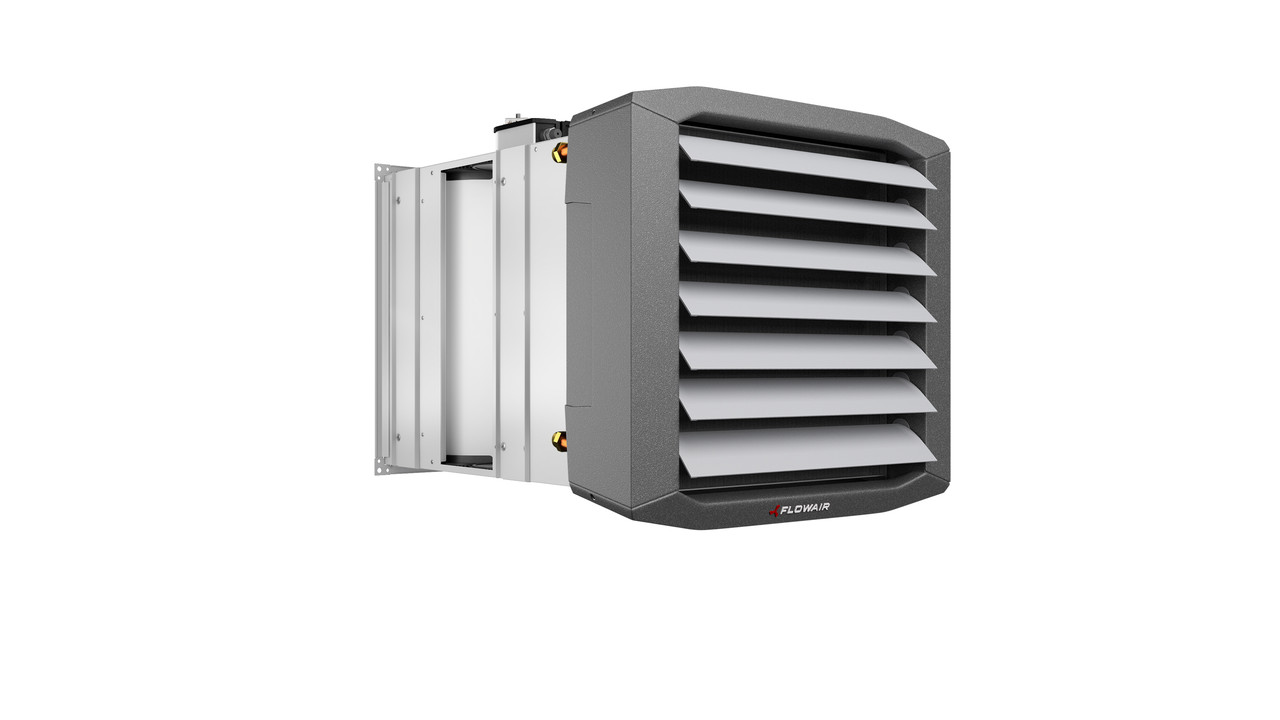

KM вместе с воздухонагревателем, крышным вентилятором и системой управления составляют комплексную систему приточно-вытяжной вентиляции. Больше информации о комплексных отопительно-вентиляционных системах можно получить у наших специалистов.
LEO KM с водяным воздухонагревателем применяется в крупных и средних объектах, таких как: цеха и склады; автомобильные мастерские; универсамы; спортивные площадки и помещения; торговые павильоны; церкви и т.п.

Основные функции:
-
модульная или автоматическая 3-ступенчатая регулировка вращения вентилятора
-
защита от разморозки
-
плавная регулировка температуры нагнетаемого воздуха
-
баланс работы между крышными вытяжными вентиляторами и смесительными камерами
-
недельный таймер
-
возможность подключения к BMS
-
интеграция оборудования с СИСТЕМОЙ FLOWAIR – возможность управления 31 аппаратом с помощью 1 контроллера.
Технология / Инновации / Преимущества:
Конструкция – модульная конструкция (3 части) позволяет установить камеру в разных вариантах.
В стандартном исполнении камера оснащена фильтром EU3 (фильтр EU4 поставляется опционально). Фильтры можно устанавливать двумя способами: или только перед входом свежего воздуха, или перед входом свежего и рециркуляционного воздуха.
Нагреватель изготовлен из легкого и прочного материала – вспененного полипропилена (EPP).
Управление LEO KM
Автоматика KM – комплектная система управления и защиты для LEO + KM.


Технические параметры LEO S + KM S
|
Смесительная камера LEO S1 + KM S
|
Смесительная камера LEO S2 + KM S
|
Смесительная камера LEO S3 + KM S
|
Скорость
|
III
|
II
|
I
|
III
|
II
|
I
|
III
|
II
|
I
|
Вентилятор
|
осевой, однофазный, переменного тока с 3-скоростным двигателем
|
Производительность [м3/ч]
|
1200
|
850
|
550
|
1100
|
800
|
500
|
1000
|
700
|
450
|
Питание [В/Гц]
|
230/50
|
Максимальное потребление тока [A]
|
0,5
|
0,4
|
0,3
|
0,6
|
0,4
|
0,3
|
0,6
|
0,4
|
0,3
|
Максимальное потребление мощности [Вт]
|
120
|
90
|
70
|
130
|
90
|
70
|
130
|
90
|
70
|
IP / класс изоляции
|
54/F
|
Уровень акустической мощности* [дБ (А)]
|
71,4
|
65,8
|
59
|
71,4
|
65,8
|
59
|
71,4
|
65,8
|
59
|
Уровень акустического давления 5 м** [дБ (А)]
|
56,3
|
50,7
|
43,9
|
56,3
|
50,7
|
43,9
|
56,3
|
50,7
|
43,9
|
Вертикальная длина потока изотермического воздуха [м]
|
8
|
6
|
4
|
7,5
|
5,5
|
3,5
|
7
|
5
|
3
|
Горизонтальная длина потока неизотермического воздуха **** [м]
|
3,4
|
2,6
|
1,8
|
3,2
|
2,4
|
1,7
|
2,9
|
2,2
|
1,5
|
Номинальная тепловая мощность (70/50/16oC) [кВт]
|
3,1
|
7,2
|
8,3
|
Максимальная температура теплоносителя [oC]
|
120
|
Максимальное рабочее давление [МПа]
|
1,6
|
Патрубок ["]
|
½
|
Корпус
|
сталь, алюминий, пластик
|
Цвет
|
серый
|
Среда работы
|
внутри помещений
|
Максимальная рабочая температура [oC]
|
60
|
Позиция работы
|
любая
|
Вес аппарата [кг]
|
25,9
|
26,8
|
27,9
|
Вес аппарата, наполненного водой [кг]
|
26,6
|
28
|
29,3
|
Согласно распоряжению PN-EN ISO 3744
Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата
*** Горизонтальная длина потока изотермического воздуха, при граничной скорости 0,5 м/с.
**** Вертикальная длина потока неизотермического воздуха, при ΔT=5oC и граничной скорости 0,5 м/с.

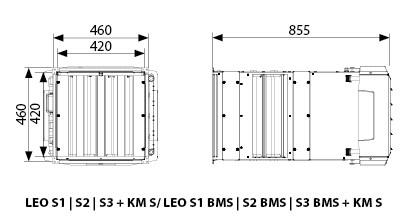

Габариты LEO S + KM S

Монтаж:
Отопительно-вентиляционные аппараты LEO + KM можно установить на стене и под перекрытием в любой позиции.
В стандартном исполнении оборудование оснащено крепежными держателями для подпотолочной установки с помощью монтажных шпилек.

Дополнительные элементы для установки LEO + KM:
-
Шпильки - позволяют установить аппарат под потолком.
-
Монтажная консоль – позволяют установить аппарат на стене.
Ниже представляем несколько рекомендаций по монтажу:
-
Необходимо обеспечить равномерное распределение теплого воздуха по всему объему помещения
-
Не рекомендуется использовать воздуховоды с коленом, так как каждое колено уменьшает объем поступающего воздуха, что значительно снижает производительность аппарата


-
При установке разрешается применить прямой воздуховод для притока свежего воздуха максимальной длиной 5 метров
-
При установке камеры смешения с воздухонагревателем нужно обратить внимание на то, чтобы на пути струи воздуха не было преград


-
Смесительные камеры с воздухонагревателем на противоположных стенах необходимо монтировать в шахматном порядке
-
Камеры смешения с воздухонагревателем нужно монтировать таким образом, чтобы обеспечить свободный приток воздуха вокруг аппарата
