Shuft UniMAX-P CW-A - подвесные приточно-вытяжные установки с водяным нагревом

Компактные подвесные моноблочные приточно-вытяжные вентиляционные установки серии Shuft UniMAX-P CW-A укомплектованны встроенной микропроцессорной автоматикой и пультами удаленного управления.

Рекуператоры у этих установок алюминиевые пластинчатые.

Автоматика обладает возможностью управления канальными водяными нагревателями.

Двигатели у вентиляторов асинхронные.

Эти установки с горизонтальным выбросом воздуха.

Для быстрого перехода к техническим характеристикам, чертежам и ценам конкретной модификации, выберите интересующую вас модель

• Shuft UniMAX-P 450 CW-A
• Shuft UniMAX-P 800 CW-A
• Shuft UniMAX-P 1000 CW-A
• Shuft UniMAX-P 1500 CW-A

Инструкция по выбору модели на витрине
Все доступные модификации данной серии UniMAX-P CW-A с актуальными ценами представлены на витрине чуть ниже (под этим текстовым описанием подгруппы).

Чтобы изучить подробные технические параметры конкретного прибора, просто кликните на нужную модель в списке товаров для перехода в её индивидуальную карточку.

Если же вам необходимо найти любой другой прибор на нашем сайте, введите его наименование в окно поиска (в столбце оглавления вверху, изображение лупы). В отличие от других сайтов, искомый прибор будет находиться в левом верхнем углу открывшейся таблицы.

 Уважаемые покупатели, обязательно ознакомьтесь с информацией
Перед оформлением предварительного запроса рекомендуем изучить официальные правила ценообразования в нашей фирме и порядок оплаты товара. Там же описан порядок отгрузки товаров со склада и другие важные юридические нюансы. Для этого вам необходимо перейти на главную страницу нашего сайта по ссылке и прокрутить её до нижней текстовой части (ниже всех размещенных на ней фотографий групп товаров). Перейти на страницу Главная.

ООО РИВОЛЮСГРУПП предлагает прямые поставки со склада модификации CW-A.

Для резервирования оборудования, проверки текущих остатков на складах свяжитесь с коммерческим отделом

Телефон: +375 44 764 42 69

Viber: +375 44 764 42 69

Email: rivolyusgrupp@yandex.by

Если вас интересует более подробное описание установок данной группы, то опуститесь на нижнюю часть данной страницы, ниже фото.

Подробный справочный материал о принципах работы систем кондиционирования и вентиляции, детальный сравнительный анализ типов рекуператоров, а также правила выравнивания сопротивления воздуховодов смотрите на странице бренда Вентиляционные установки Shuft

Конструктивные особенности и состав приточно-вытяжных систем Shuft UniMAX-P CW-A

Приточно-вытяжные установки Shuft UniMAX-P CW-A выполнены в виде жесткого подвесного моноблока для непрерывной очистки, подогрева и подачи воздуха. Корпус из оцинкованной стали дополнен слоем базальтовой минеральной ваты (25 или 50 мм) для шумоизоляции и защиты от конденсата. Воздухообмен обеспечивается вентиляторами со встроенными термоконтактами, а утилизация тепла — алюминиевым рекуператором с КПД до 75%. За управление отвечает встроенная микропроцессорная автоматика с выносным пультом.

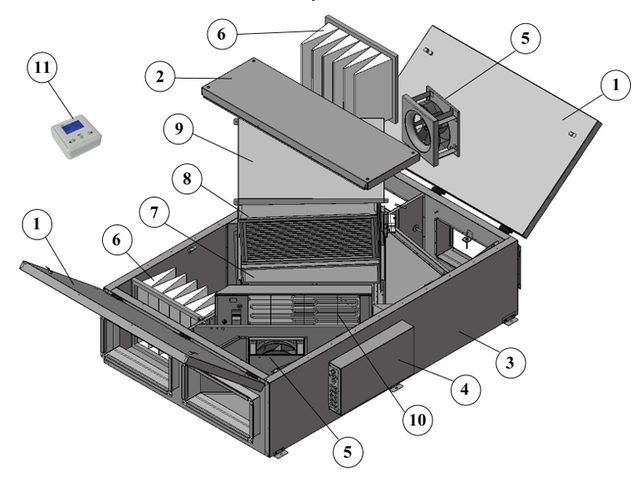

Состав установок Shuft UniMAX-P CW-A

1 — Дверь навесная для обслуживания элементов
2 — Вставка сервисная
3 — Звукоизолированный моноблочный корпус
4 — Крышка блока управления автоматики
5 — Высокопроизводительные вентиляторы притока и вытяжки
6 — Карманные воздушные фильтры
7 — Автоматический клапан байпаса рекуператора
8 — Пластинчатый рекуператор
9 — Поддон для сбора конденсата
10 — Встроенный блок электронной платы управления
11 — Выносной пульт дистанционного управления

Аэродинамические и принципиальные схемы функционирования

Очистка воздуха обеспечивается карманными фильтрами класса EU5 для притока, а также вытяжными фильтрами EU3 (для моделей 450, 800) или EU5 (для моделей 1000, 1500), при этом рекуператор передает тепло без смешивания потоков. Защита от обмерзания в младших моделях (450, 800) реализована электронагревателем (1.2–1.5 кВт), а в старших (1000, 1500) — байпасом; догрев воздуха выполняется канальными водяными нагревателями серии WHC (модели 450–1000) либо WHR (модель 1500).

Принципиальная схема установок UniMAX-P 450 CW, UniMAX-P 800 CW

(вид со стороны обслуживания)

• PV — вентилятор приточного воздуха
• IV — вентилятор вытяжного воздуха
• PR — пластинчатый рекуператор
• WHC — канальный водяной нагреватель для моделей 450, 800 и 1000
• WHR — канальный водяной нагреватель для модели 1500

• MST — насосно-смесительный узел водяного нагревателя

• PE — встроенный электрический подогреватель теплообменника защиты от обмерзания
• PF — карманный фильтр очистки свежего приточного воздуха
• IF — карманный фильтр очистки вытяжного воздуха
• TJ — датчик температуры приточного воздуха в воздуховоде
• DTJ (DTJ100) — датчик температуры и влажности вытяжного воздуха
• TE — датчик температуры выбрасываемого на улицу воздуха
• TL — датчик температуры наружного свежего воздуха
• TV — накладной датчик температуры обратной воды на трубопроводе
• T1 — капиллярный термостат защиты водяного нагревателя от замерзания
• M — привод заслонки байпаса рекуператора
• P (PS1, PS2) — дифференциальные датчики давления для контроля загрязнения фильтров и обмерзания рекуператора
• ST1, ST2 — электроприводы наружных воздушных заслонок притока и вытяжки

UniMAX-P 1000 CW, UniMAX-P 1500 CW
(вид со стороны обслуживания)

Аэродинамические характеристики для приточного воздуха установок Shuft UniMAX-P CW-A

Цифры на графике аэродинамических характеристик соответствуют следующим моделям приточно-вытяжных установок

• 1 — приточно-вытяжная установка UniMAX-P 450 CW
• 2 — приточно-вытяжная установка UniMAX-P 800 CW
• 3 — приточно-вытяжная установка UniMAX-P 1000 CW
• 4 — приточно-вытяжная установка UniMAX-P 1500 CW

Габаритные и присоединительные размеры
UniMAX-P 450 CW, UniMAX-P 800 CW, UniMAX-P 1000 CW

UniMAX-P 1500 CW

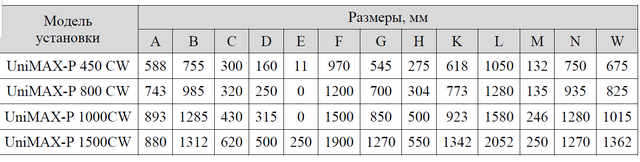

Таблица с размерами установок

Характеристики установок

Технические данные вентиляторов установок Shuft UniMAX-P CW

Паспорт этих установок можно скачать по ссылке Паспорт UniMAX-P CW.pdf
